PendantConnectスピーカーケーブルカリキュレーター

設置の前にプレカットしておくPendantConnectスピーカーケーブルの長さを計算するには、以下のカリキュレーターを使用してください。床から 天井電源ボックスの下端までの距離を「天井高」のボックスに入力してください。床からペンダントスピーカーの下端までの希望する距離を「スピーカーの高さ」のボックスに入力してください。それから「計算する」をクリックしてください。計算結果は印刷可能な図と共に右側に表示されます。

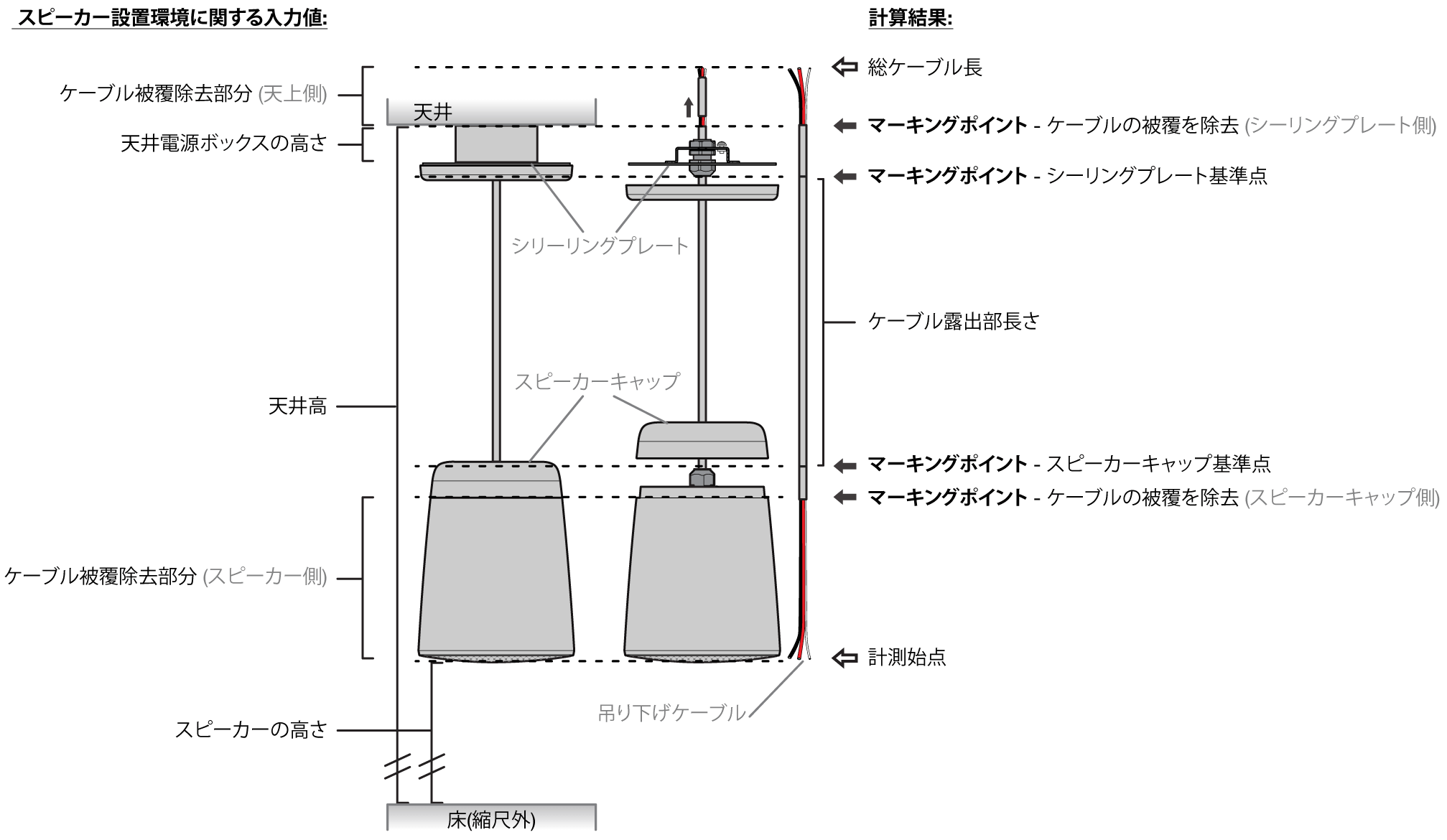

SF 3PT labeled diagram

スピーカー設置環境に関する値の入力:

  • 距離単位を選択:
  • 天井高:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • 天井電源ボックスの高さ:
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • スピーカーの高さ:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

    床から天井電源ボックス下端までの高さ(天井高-天井電源ボックスの高さ)はスピーカー高に18 cmを加えた高さを上回らなければなりません。

詳細オプション
  • ケーブル被覆除去部分 (天井側): in

    7.6 cm以上。 有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • ケーブル被覆除去部分(スピーカー側): in

    15.2 cm以上。 有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

計算結果:

結果

計算結果は16分の1インチまたは0.1 cm単位まで表示されます。

SF 26PT labeled diagram

スピーカー設置環境に関する値の入力:

  • 距離単位を選択:
  • マウントオプション:
  • 天井高:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • マウンティングポイントの直径:
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • 天井電源ボックスの高さ:
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • スピーカーの高さ:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

    床から天井電源ボックス下端までの高さ(天井高-天井電源ボックスの高さ)はスピーカー高に30 cmを加えた高さを上回らなければなりません。

詳細オプション
  • ケーブル被覆除去部分 (天井側): in

    最短10.2 cmです。 有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

計算結果:

結果

計算結果は16分の1インチまたは0.1 cm単位まで表示されます。

SF 28PT labeled diagram

スピーカー設置環境に関する値の入力:

  • 距離単位を選択:
  • マウントオプション:
  • 天井高:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • マウンティングポイントの直径:
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • 天井電源ボックスの高さ:
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

  • スピーカーの高さ:
    ft
    in

    有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

    床から天井電源ボックス下端までの高さ(天井高-天井電源ボックスの高さ)はスピーカー高に30 cmを加えた高さを上回らなければなりません。

詳細オプション
  • ケーブル被覆除去部分 (天井側): in

    最短10.2 cmです。 有効なフォーマット: 正の数で、分数(例: 1/2)、仮分数(例: 5 3/16)および小数(例: 0.1875)を含みます。

計算結果:

結果

計算結果は16分の1インチまたは0.1 cm単位まで表示されます。

PendantConnect Speaker Cable Calculator Information

PendantConnect™ speaker cable is an Extron exclusive hybrid design incorporating the speaker wires and steel support cable into a single outer jacket, allowing the integrator to achieve an absolute vertical hang with only a single visible cable. PCC-1 cable is used exclusively for the SF 3PT SoundField Pendant Speaker while PCC-2 cable is used exclusively for the SF 26PT SoundField Pendant Speaker.

This audio tool calculates cut, strip, and reference mark points for PendantConnect speaker cable based on ceiling height and desired speaker height.

The calculator on this page is used when pre-cutting cable prior to cable termination. The simplified formula below may be used when the PendantConnect speaker cable has already been terminated at the speaker end.

  • Room Height - Bottom of Speaker Height = Cut point on cable, measured from the top of the speaker cap. Then strip six inches down from the cut point.

FAQs

The PendantConnect calculator helps determines proper cable length for Extron PendantConnect speakers.

Yes. This calculator is designed specifically for Extron pendant speaker that unitlize Extron exclusive PendantConnect speaker cable.

Extron Power Amplifiers inculed headroom for distrubuted 70 V and 100 V systems.
