VTT001 AAP 生産完了品

AAP型インターフェイストランスミッター

主な特長

１本のCAT 5ケーブルを使用して、高解像度コンピュータービデオ信号を90 m伝送可能
VGA～UXGA解像度に対応
卓上型、MAAP（ミニアダプタープレート）型、AAP（アダプタープレート）型をご用意
リモート電源供給（トランミッターあるいはレシーバーの一方から電源供給）可能

機能・説明	製品番号
AAP Module - Gray	70-258-01	生産完了品
AAP型インターフェイストランスミッター（ブラック）	70-258-11	生産完了品
AAP型インターフェイストランスミッター（ホワイト）	70-258-21	生産完了品
Transmitter AAP Version - RAL9010 White	70-258-51	生産完了品

この製品は生産完了しました。

VTT001 & VTR001シリーズは、CAT 5クラス以上のUTPケーブルを使用して、高解像度VGA／RGBHV信号を90 m伝送可能なインターフェイストランスミッターとレシーバーです。最大1600×1200解像度のRGBHVまたは RGBS信号に対応します。エクストロン独自の技術により、シールドなしのUTP ケーブルでもノイズ対策に効果を発揮します。卓上型、MAAP（ミニアダプタープレート）型およびAAP（アダプタープレート）型をご用意しています。

特長

１本のCAT 5ケーブルを使用して、高解像度コンピュータービデオ信号を90 m伝送可能
VGA～UXGA解像度に対応
卓上型、MAAP（ミニアダプタープレート）型、AAP（アダプタープレート）型をご用意
リモート電源供給（トランミッターあるいはレシーバーの一方から電源供給）可能
ACアダプター付属
入力: ミニD-sub15ピン（メス）コネクター
出力: 8 cmケーブル付きRJ-45(メス）コネクター
AAPプレート（ダブルサイズ）を取り付け可能な製品やウォールマウンティングプレートと組み合わせて使用可能
リモート電源供給可能

注: Part numbers 70-258-01, 70-258-11, 70-258-21 and 70-258-51 have been retired.

関連製品
	2芯LC型光コネクター(メス→メス) x2
	3ピンXLR (オス)→半田付けタイプx1 (Switchcraft)
	3ピンXLR（オス）→半田付けタイプ×2（Neutrik）	サイズ：ダブルサイズ
	3ピンXLR（メス）→半田付けタイプ×1 – Neutrik	サイズ：ダブルサイズ
	3ピンXLR（メス）→半田付けタイプ×1（Neutrik）	サイズ：ダブルサイズ
	3ピンXLR（メス）→半田付けタイプ×1（Neutrik）、RJ-45×1 - CAT 5e	サイズ：ダブルサイズ
	3ピンXLR（メス）→半田付けタイプ×2	サイズ：ダブルサイズ
	4ピンNeutrikスピコン(オス) → 半田付けタイプ
	4ピンNeutrikスピコン（オス）→半田付けタイプ×2	サイズ：ダブルサイズ
	AAP 100	AVコネクティビティーマウンティングフレーム
	AAP 102	AVコネクティビティーマウンティングフレーム（配線器具標準プレート2連サイズ）
	AAP 103 AKM UK	AV Connectivity Mounting Frame for Ackermann UK Floor Boxes
	AAP 106	AVコネクティビティーマウンティングフレーム（配線器具標準プレート6連サイズ）
	AAP Silk-Screened Modules
	AAP SuperPlateシリーズ	HDMI、DisplayPort、VGA、ステレオオーディオ、ネットワーク、USB用AVコネクティビティーモジュール
	AC EXT MAAP	ACアウトレットMAAPプレート
	AC MAAP	MAAP型ACパワーモジュール
	Blank Plate with One Neutrik Opening
	Blank Plate with One Neutrik Opening
	Blank Plate with Two Keystone Openings
	Blank Plate with Two Neutrik Openings
	BNC（メス→メス）×1	サイズ：シングルサイズ
	BNC（メス→メス）×２
	BNC（メス→メス）×2	サイズ:シングルサイズ
	Cable Cubby Power Modules	Cable CubbyおよびTLP 350CV対応ACアウトレットモジュール (オン/オフスイッチなし）
	Cable Organizer AAP Kit	Quad Space AAP for Cable Cubby® Series of Furniture-Mountable Enclosures
	Captive Cable Kit with Three Split-Ring Holes	Cable Pass-Through MAAP Mini AV Connectivity Module
	CCR 2BLB	2ボタン接点切替リモコン(バックライト付きボタン装備)
	CCR 4BLB	4ボタン接点切替リモコン（バックライト付きボタン装備）
	DUAL JP AC AAP	ACアウトレット×2 (AAPプレートダブルサイズ)
	Four RJ-45 Female to Female Barrels - CAT 5e
	HDMI (メス)→HDMI (メス、ケーブル長さ: 25 cm) x2
	HDMI (メス)x 1、USB A 2.0 (メス) x 1、ケーブル付き
	HDMI (メス)x 1、USB A 3.2 (メス) x 1、ケーブル付き
	HDMI（メス）→HDMI（メス、ケーブル長さ: 25cm） <br>接点スイッチ→ターミナルブロック（ケーブル長さ: 10cm）
	HDMI（メス）→HDMI（メス、ケーブル長さ: 25cm）x1、<br>Φ3.5ステレオジャック→ミニターミナルブロックx1	サイズ：シングルサイズ
	HDMI（メス）→HDMI（メス、ケーブル長さ：25 cm)x1	サイズ：シングルサイズ
	HDMI（メス）→HDMI（メス、ケーブル長さ：25 cm)x1	サイズ：シングルサイズ
	IN9356	One 5-pin Captive Screw Terminal to Solder Tabs
	IN9359	RJ-45 (メス)→パンチダウンブロック×1 – CAT 5
	IN9359D	One RJ-45 Female to Punch Down - CAT 6
	IN9364D	One XLR 4-pin Female to Solder Cups - Neutrik
	IN9368T	Blank Plate - Triple
	IN9369Q	Blank Plate - Quad
	IN9374	One 9-pin D Female to Female Gender Changer
	IN9454D	One RJ-45 Female to Female Barrel - CAT 5e
	IN9457	Two 3.5 mm Stereo Mini Jack to Captive Screw Terminal
	IN9458	One 3.5 mm Stereo Mini Jack to Captive Screw Terminal
	IN9467	USB 2.0タイプA (メス)→ターミナルブロック×1
	IN9473D	One Neutrik Speakon Male to Solder Tabs - 4 Pole
	IN9477	One RJ-45 Female to Punch Down for CAT 6
	IN9478D	One RJ-45 Female to Punch Down for CAT 6
	IN9482	Captive Cable Kit with One Large Cable Hole
	IN9483	Captive Cable Kit with Two Small Cable Holes
	IN9486D	One RJ-45 Female to Punch Down – CAT 5e Neutrik EtherCon
	Interface AAP	インターフェイスリモートコネクタープレート
	MAAP 100	AVコネクティビティーマウンティングフレーム
	MLC 62 RS EU	MediaLink Controller for EU Junction Boxes
	One 15-pin HD Female to Female on 6" Pigtail, One 3.5 mm Mini Jack on Captive Screw
	One HDMI Female to Female on 10" Pigtail, One RJ-45 Female to Female Barrel - CAT 5e
	One RJ-11 Female to Punch Down - Phone
	One RJ-45 Female to Female Barrel - CAT 5e
	One RJ-45 Female to Punch Down - CAT 5
	One RJ-45 Female to Punch Down - CAT 5e Neutrik EtherCon Ruggedized Connector
	One RJ-45 Female to Punch Down for CAT 6
	One XLR 3-pin Male to Solder Cups - Neutrik
	One XLR 3-pin Male to Solder Cups, One XLR 3-pin Female to Solder Cups - Neutrik
	RCA (メス)→BNC (メス)×1<br>RCA (メス→メス)×2	サイズ：ダブルサイズ
	RCA (メス)→半田付けタイプx2
	RJ-11（メス→メス）×1 - 電話	サイズ：シングルサイズ
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2 (AMP)
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2 (Ortronics)
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2 (Panduit)
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2 (Siemon)
	RJ-45 (メス)→パンチダウンジャック(CAT 6) x2 (Systimax MGSシリーズ)
	RJ-45 (メス→メス) x2 - CAT 5e
	RJ-45 （メス→メス、CAT5e対応）x2
	RJ-45（メス→メス）×1	サイズ：シングルサイズ
	RJ-45（メス→メス）×2 - CAT 5e	サイズ：ダブルサイズ
	Single Space Cable Pass-Through
	Two 1/4" Female Stereo Phone to Solder Tabs
	UCM 100	Universal Controller Mount for Flex55 and EU
	USB 2.0タイプA (メス) - USBタイプB (メス) x 1
	USB A (メス)→USB B (メス、ケーブル長さ: 25cm)×1<BR/>RJ-45 (メス→メス)×1 - CAT 5e
	USB A (メス)→USB B (メス、ケーブル長さ: 25cm)x1
	USB A（メス）→ USB B（メス)×２	サイズ: シングルサイズ
	USB A（メス）→USB A（メス、ケーブル長さ: 25 cm）x1<br />RJ-45（メス-メス）x1 - CAT 5e	サイズ: シングルサイズ
	USB A（メス）→USB A（メス、ケーブル長さ:25 cm）×１	サイズ: シングルサイズ
	USB A（メス）→USB A（メス、ケーブル長さ:25 cm）×２	サイズ: シングルサイズ
	USB A（メス）→USB B（メス）×２	サイズ: シングルサイズ
	USB A（メス）→USB B（メス、ケーブル付き）×１	サイズ: シングルサイズ
	USB HUB4 AAP	4ポートUSBハブ - AAPバージョン
	USB HUB4 MAAP	4ポートUSBハブ - MAAPバージョン
	USB PowerPlate 200シリーズ	モバイルデバイス充電用プレート
	USB-C (メス)→HDMI (メス、ケーブル付き)
	USB-C (メス)→HDMI (メス、ケーブル付き)
	XTP DTP 24カプラx1	XTP DTPシールド付きツイストペアケーブル(CAT 6A)用AVコネクティビティーモジュール
	XTP DTP 24カプラx2	XTP DTP 24シールド付きツイストペアケーブル(CAT6A)用AVコネクティビティーモジュール
	XTP DTP 24パンチダウンジャックx1	XTP DTP 24シールド付きツイストペアケーブル(CAT 6A)用MAAPプレート
	XTP DTP 24パンチダウンジャックx2	XTP DTPシールド付きツイストペアケーブル(CAT 6A)用AVコネクティビティーモジュール
	XTP DTPパンチダウンジャックx1	Mini AVコネクティビティーモジュールXTP DTPシールド付きツイストペアケーブル - CAT 6A
	XTP DTPパンチダウンジャックx2	AVコネクティビティーモジュールXTP DTPシールド付きツイストペアケーブル - CAT 6A
	Φ3.5ステレオジャック→半田付けタイプ×1	サイズ：シングルサイズ
	Φ3.5ステレオジャック⇒半田付けタイプ×１
	Φ3.5ステレオジャック→半田付けタイプx2
	Φ35ステレオジャック→ターミナルブロック×2
	ケーブルパススルーAAP	シングルサイズケーブル収納用AAPモジュール
	シングルサイズケーブルパススルー
	ブランクプレート（クワッドサイズ）	サイズ：クワッドサイズ
	ブランクプレート（シングル）	サイズ：シングルサイズ
	ブランクプレート（シングルサイズ）	サイズ：シングルサイズ
	ブランクプレート（ダブル）	サイズ：ダブルサイズ
	ブランクプレート（ダブルサイズ）	サイズ：ダブルサイズ
	ミニD-sub15ピン（メス→メス）×1	サイズ：シングルサイズ
	ミニD-sub15ピン（メス→メス）×1	サイズ：シングルサイズ
	ミニD-sub15ピン（メス→メス）×1、Φ3.5ステレオジャック→半田付けタイプ×1	サイズ：シングルサイズ
	接点スイッチ(モメンタリ、単極双投、LED付)→半田付けタイプx2

仕様

VTT001 Series, VTR001 Series

Video

Number/signal type

1 set of proprietary analog signals

Connectors

1 female RJ-45 jack or
1 female RJ-45 jack on a 3" (7.6 cm) pigtail

Video input

Number/signal type

VTT001 series

RGBHV, RGBS

VTR001 series

1 set of proprietary analog signals from a VTT001 model

Connectors

VTT001 series

1 female 15-pin HD

VTR001

1 female RJ-45 jack

VTR001 MAAP/AAP

1 female RJ-45 jack on a 3" (7.6 cm) pigtail

Nominal level

0.7 Vp-p for RGB

Minimum/maximum levels

Analog: 0.3 V to 1.45 Vp-p with no offset at unity gain

Impedance

75 ohms

Horizontal frequency

15 kHz to 130 kHz

Vertical frequency

30 Hz to 150 Hz

Video output

Number/signal type

VTT001 series

1 set of proprietary analog signals

VTR001 series

RGBHV, RGBS

Connectors

VTT001

1 female RJ-45 jack

VTT001 MAAP/AAP

1 female RJ-45 on a 3" (7.6 cm) pigtail

VTR001 series

1 female 15-pin HD

Nominal level

0.7 V p-p for RGB

Minimum/maximum levels

0.3 V to 1.45 Vp-p

Impedance

75 ohms

Maximum resolution

1600x1200 or 1080p RGBHV

NOTE	Refer to the user's manual for the maximum distances recommended for specific resolutions. 1080p component video is not supported.

Sync

Input type

VTT001 series

RGBHV, RGBS

Output type

VTR001 series

RGBHV, RGBS

Input level

2.0 V to 5.5 Vp-p with ±0.2 VDC offset max.

Output level

3.0 V to 4.0 Vp-p

Input impedance

Hi-Z

Output impedance

75 ohms

Max. propagation delay

580 ns

Max. rise/fall time

45 ns

Polarity

Negative

General

Recommended cable type

CAT 5/5e/6

Power

Supplied by an external power supply

External power supply

100 VAC to 240 VAC, 50-60 Hz, external; to 12 VDC, 1 A, regulated

Power input requirements

12 VDC, 0.1 A for VTT
12 VDC, 0.15 A for VTR

Temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, no vents

Mounting

Rack mount

Yes, with optional mounting hardware

Furniture or wall mount

Yes, with optional mounting hardware

Enclosure type

Metal

Enclosure dimensions

VTT001/VTR001 MAAP

Faceplate

1.4" H x 2.2" W x <0.1" D (3.5 cm H x 5.6 cm W x 0.1 cm D)
(double space high MAAP plate)

VTT001/VTR001 AAP

Faceplate

1.4" H x 3.5" W x 0.1" D (3.5 cm H x 8.9 cm W x 0.3 cm D)
(double space high AAP plate)

VTT001 series

Device

1.4" H x 1.4" W x 1.4" D (3.5 cm H x 3.5 cm W x 3.5 cm D)
(Depth excludes connectors.)

VTR001 series

Device

1.4" H x 1.4" W x 1.75" D (3.5 cm H x 3.5 cm W x 4.4 cm D)
(Depth excludes connectors.)

Product weight

1.0 lbs (0.5 kg)

Shipping weight

3 lbs (2 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-tick, FCC Class A, ICES, VCCI

MTBF

30,000 hours

Warranty

3 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(8.0-111110-D14)

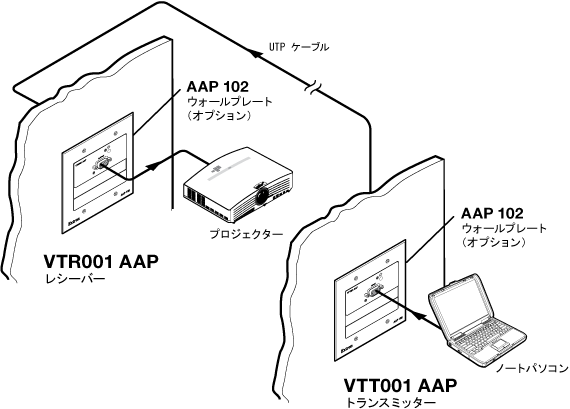

システム図

パネル図面
