USBC Plus

8Kビデオ、240パワーデリバリー対応USB-C® 20 Gbpsケーブル
主な特長
  • 最大転送速度20 GbpsまでのUSBデータに対応
  • DisplayPortオルタネートモードは最大8K解像度に対応
  • 8Kビデオ伝送時はUSB2.0 High-Speedデータレートに対応
    • 8Kビデオを合計スループット32.4 Gbps (レーンあたり8.1 Gbps)の4本の高速レーンで伝送
    • USB 2.0バスによるHigh-Speed伝送
  • 4Kビデオ伝送時はUSB 10 Gbpsデータレートに対応
    • 4Kビデオを合計スループット16.2 Gbps (レーンあたり8.1 Gbps)の2本の高速レーンで伝送
    • 2本のHigh SpeedレーンによりUSB 10 Gbpsに対応
    • USB 2.0バスによるHigh-Speed伝送
  • 最大240 WまでのUSBパワーデリバリーに対応
The Extron USBC Plus
製品名 機能・説明 製品番号
 USBC Plus/6 USB-C 20 Gbps、8Kビデオ、240Wパワーデリバリー - 2 m 26-755-06

USBC Plus USB-Cケーブルは、ビデオ、オーディオ、データ、電力の伝送に同時に対応します。DisplayPortオルタネートモードによる8Kビデオ伝送時はUSB 2.0データレートに対応、4Kビデオ伝送時には10 GbpsのUSBデータレートに対応します。さらに、240 ＷのUSBパワーデリバリー機能に対応、ノートPCやモバイル機器などへの給電が可能です。マルチストリームトランスポート (MST)に対応、1系統のDisplayPortソース出力から複数モニターへの同時出力に対応します。USB-Cを装備した機器間の多機能かつ高性能な接続が求められる用途に最適です。

特長

  • ビデオ、オーディオ、データ、電力の伝送に同時に対応
  • 最大転送速度20 GbpsまでのUSBデータに対応
  • DisplayPortオルタネートモードは最大8K解像度に対応
  • 8Kビデオ伝送時はUSB2.0 High-Speedデータレートに対応
    • 8Kビデオを合計スループット32.4 Gbps (レーンあたり8.1 Gbps)の4本の高速レーンで伝送
    • USB 2.0バスによるHigh-Speed伝送
  • 4Kビデオ伝送時はUSB 10 Gbpsデータレートに対応
    • 4Kビデオを合計スループット16.2 Gbps (レーンあたり8.1 Gbps)の2本の高速レーンで伝送
    • 2本のHigh SpeedレーンによりUSB 10 Gbpsに対応
    • USB 2.0バスによるHigh-Speed伝送
  • 最大240 WまでのUSBパワーデリバリーに対応 — 最大48 V 5 Aまでのさまざまな電圧プロファイルに対応、幅広い機器の充電に対応します。
  • 双方向のUSB電力フロー — USBパワーデリバリーに対応したUSB機器間で双方向の電力フローに対応、ホストと周辺機器のどちらか一方から他方に電源供給が可能です。
  • マルチストリームトランスポート (MST)に対応 — 1系統のUSB‑Cソース出力で複数のモニターに同時に対応します。
  • eMarkerチップを搭載し、安全かつ効率的なデータ転送と電力供給を保証 — eMakerチップは、最大電流、電圧、データ転送速度などの重要な情報を提供し、デバイス間の充電とデータ転送において適切な電力レベルのネゴシエーションを可能にします。
  • EDIDおよびHDCP通信に対応
  • 裏表の区別がなく扱いやすいUSB-C®コネクター
  • 各High Speedレーンに銀メッキ導体を採用しケーブル性能を向上
  • 金メッキ接点 — 耐酸化性に優れ、長期間にわたり確実な電気的接続を維持します。
  • LockIt® PlusケーブルブラケットはUSB-CまたはHDMIケーブルを機器本体に確実に固定
  • AVEdge、Cable Cubby®ケーブル収納ボックスと組み合わせて使用可能
  • ケーブル長2 m
オプショナルアクセサリー
  LockIt Plus USB/HDMIケーブルブラケット
  ケーブル用カラーキット 識別が容易な色分けされたケーブル用カラー
関連製品
  USBC
  USBC ProMaxシリーズ USB-C® 20 Gbps光ファイバーケーブル

仕様

USBC Plus
TRUE 8K specification

Max. 8K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
7680x4320 30 Hz 4:4:4 8 bit
Max. 4K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
4096x2160 60 Hz 4:4:4 12 bit
3840x2160
3840x2160 120 Hz 8 bit
   Frame rate1 24, 25, 30, 50, 60, or 120 fps
   Chroma sampling1 4:4:4 or 4:2:2
   Color bit depth1 8, 10, and 12 bits per color
   Signal Type Up to DisplayPort 1.4 and HDCP 2.3
   Max. video data rate 32.4 Gbps (8.1 Gbps Per Lane)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   DisplayPort video DisplayPort Alt Mode, DP 1.4 (4 lanes), up to HBR3/8.1 Gbps per lane with MST
   Maximum data rate 32.4 Gbps (8.1 Gbps Per Lane)
   Resolution range Up to 7680x4320 @ 30Hz
   Color space 4:4:4 or 4:2:2
   Color bit depth 8, 10, and, 12 bits per color – (Subject to maximum data rate)
   Standards Up to DisplayPort 1.4 and HDCP 2.3
   Format RGB and YCbCr digital video
Data
   USB specification USB 3.2 Gen 2x2 (2 lanes x 10 Gbps), USB 2.0, USB 1.1 Compatible
   USB data rate Up to 20 Gbps
Power
   Maximum power delivery 240 W
   Maximum current 5 A
Mechanical
   Cable outer diameter 0.21" (5.3 mm)
   Bend radius 0.80" (20 mm)
General — physical characteristics
   Connectors 1 USB-C Male to 1 USB-C Male
   Contacts Gold plated
   Material Conductors: 28 AWG
Jacket: PVC – Polyvinyl Chloride
   Connector dimensions 77" L x 0.48" W x 0.26" thick
(1959 mm L x 12 mm W 6.5 mm thick)

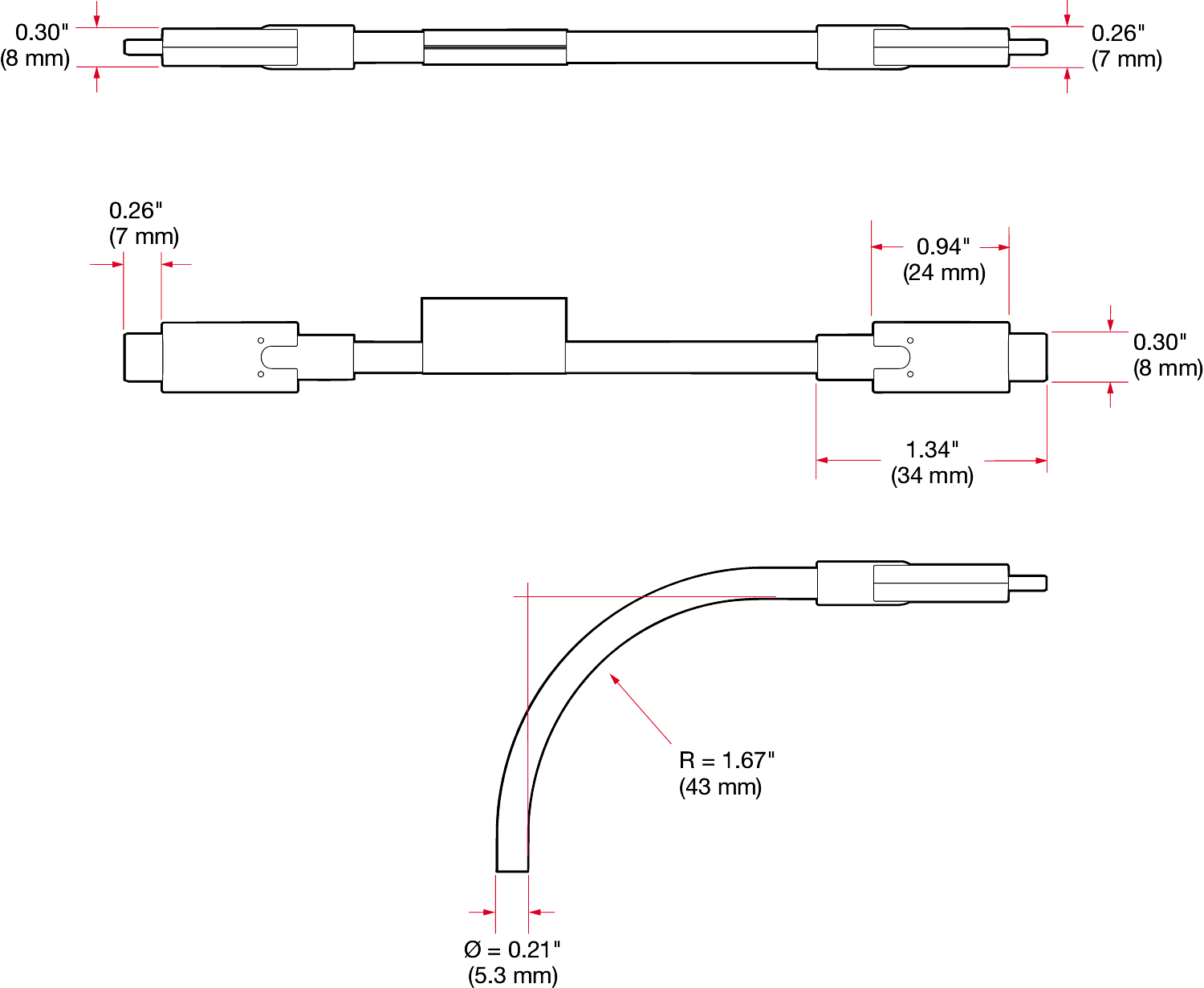

    USBC Plus dimensions drawing
General
   Regulatory compliance CE, RoHS, UL-CMX, WEEE
   Warranty 3 years
    NOTE     Specifications are subject to change without notice.
    NOTE     All nominal levels are at ±10%.
(6524-D2)
梱包時の寸法および質量
    製品番号 高さ 幅 奥行き 質量
    26-755-06 1.9 cm 15.2 cm 20.3 cm 0.14 kg
