SF 26CT

SoundField XDシリーズ16.5 cmウーファー搭載2ウェイシーリングスピーカー
複合素材エンクロージャーおよび70/100 Vトランス装備
主な特長
  • 165 ｍmロングスローウーファーおよびチューニングされたバスレフレックスエンクロージャー
  • 磁性流体冷却19 ｍmドームツイーター
  • プレナム環境に設置可能な、奥行203 mmの複合素材エンクロージャー
  • 周波数特性: 65 Hz～22 kHz
  • 連続ピンクノイズ: 65 W、連続プログラムオーディオ: 130 W
  • ロッキングアームは最大57.1mm幅の天井に対応

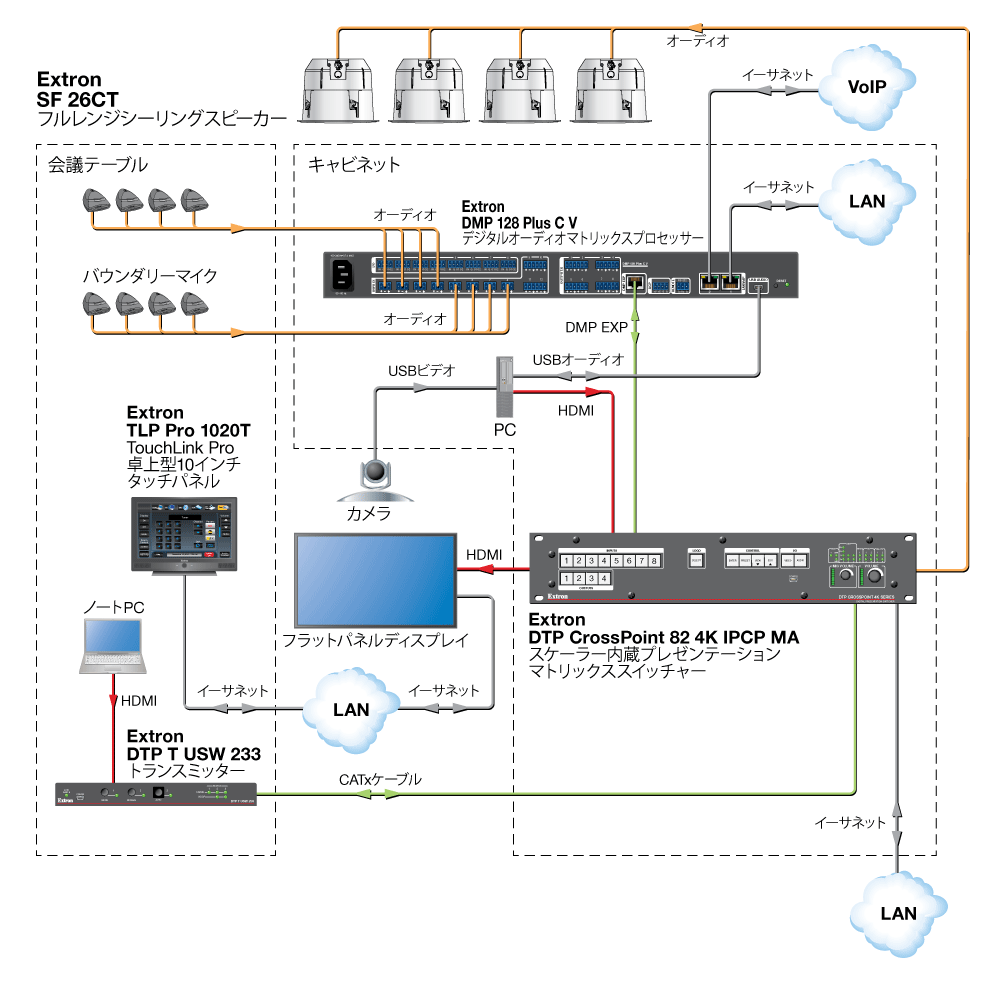

The Extron SF 26CT
製品名 機能・説明 製品番号
 SF 26CT 165 mm 2ウェイシーリングスピーカー、70/100 V、フルセット、ペア 60-1310-03
 BCK SF 26CT SF 26CT用エンクロージャーのみ、ペア 70-1268-01 生産完了品
 DAK SF 26CT SF 26CT用スピーカーユニットのみ、ペア 70-1268-03 生産完了品

SoundField® XDシリーズのSF 26CTは、165 mmウーファーを採用した2ウェイシーリングスピーカーです。奥行203 mmの複合素材エンクロージャーを採用、天井裏のプレナム空間に設置可能です。スピーカーユニットには165 mmウーファーおよび磁性流体冷却19 mmドームツイーターを採用しています。8Ωまたは70/100 Vで6通りの設定が可能なタップセレクターをスピーカーグリルの下に装備しています。ハイインピーダンスで8、16、32および64 Wに設定可能、高出力のディストリビューションスピーカーシステムが必要とされる用途に最適です。

SF 26CTは65 Hzから22 kHzまでのワイドでスムーズな周波数特性を実現しています。また、111°のカーバーエリアを備えて、軸上、軸外のどちらにおいてもボイスの優れた明瞭度を実現しています。連続プログラムオーディオ130 Wの余裕のパワーは、中規模から大規模までの出力システムにおける音楽再生にも対応します。

新設計のシーリングスピーカー

SF 26CTは新発想の業務用AVシステム向けスピーカーです。新設計のSF 26CTは革新的な素材、モジュール式構造等の独自機能を採用、SoundField XDスピーカーはコスト削減と優れた性能を実現します。

プレナム規格準拠複合素材エンクロージャー

エンクロージャーは、内部に定在波や共鳴が発生しない構造が理想的です。さらに、軽量かつ、UL 2043規格への準拠は空調空間に設置する際の重要なファクターとなります。難燃複合素材を用いてエンクロージャーを射出成型し、これらすべての要件を満たすことができました。その結果、堅牢でダンピングの効いた音質を実現する、UL 2043認証取得済み軽量エンクロージャーが完成しました。

設置作業の分別

SF 26CTはエンクロージャーとスピーカーユニットのセットで販売、容易に分離して設置作業の分別が可能です。一体のまま既存または新築の施設に設置することも可能です。より大規模なプロジェクトの場合は、まずエンクロージャーを設置して配線を行い、調整の段階になったらスピーカーユニットを設置することで作業の分別が可能です。

モダ���な外観のマグネット式グリル

ファインメッシュの金属製円形グリルと幅の狭いベゼルにより、天井に設置されたSF 26CTは洗練された印象を与えます。グリルはマグネット式でワンタッチでバッフルに取り付け可能です。オプションとして方形のグリルもご用意、円形のグリルと同様に、ファインメッシュの金属製グリルで幅の細いベゼルを備えています。これにより、内装デザインに合わせるための選択肢がさらに広がります。ホワイトのグリルは塗装して周囲の環境にマッチさせることが可能です。

ケーブル/通線管アクセスプレート

ケーブル/通線管アクセスプレートはスピーカーケーブルを、直接またはフレキシブル通線管を使用してエンクロージャーに配線する際に使用します。ケーブル/通線管アクセスプレートには、12.7 mm通線管/フレキシブル通線管/ケーブルネジ止めクランプ用ホール2つが設けられています。これらのホールにより複数スピーカーのカスケード接続が容易に可能です。ケーブル/通線管アクセスプレートは、取付方向を選択して側面および上部からの配線に対応可能です。側面からの配線の場合は、ケーブル/フレキシブル通線管をエンクロージャーの側面に導入可能、奥行20.3 cmのエンクロージャーにケーブル配線のための追加の奥行きは不要です。上部からの配線の場合は、吊天井に埋め込み設置を行うことが可能です。すべてのケーブル/フレキシブル通線管を上部から接続可能です。

Opti-Torqueインジケーターリング

エクストロン独自のOpti-Torque™インジケーターリングを装備、ロッキングアームネジの確実な締め付けを視覚的に確認することによりネジの締め過ぎによるスピーカーの破損を防止します。ロッキングアームネジを締めていくと、赤いOpti-Torque™インジケーターリングがパチッと音を立てはずれ、十分な締め付けトルクが加えられたことを示します。脱落したインジケーターリングはドライバー軸の上を滑り落ち、十分なトルクが加えられたことを視覚的に確認できます。

新設計のモジュール式Vレールキットおよび折り畳み式Cリング

吊天井への設置を容易にするために、新設計のモジュール式Vレールキットおよび折り畳み式Cリングを付属しています。2つの部品で構成されるVレールは、はめ込むだけで現場で組み立て可能です。折り畳み式Cリングは、吊天井への埋め込みの場合も容易に取付けができるように新たに開発されました。吊天井パネルのスピーカー用切り抜きにCリングを通してパネル裏で広げ、取付位置を調整します。こうして金属製サポートを切り抜きの周囲に取り付け、スピーカーを天井に確実に設置することが可能です。
