PowerCage 401 FOX DT HD

HDMI、オーディオおよびRS-232用光ファイバーデュアルトランスミッター
主な特長
  • 光ファイバーケーブルを使用して、HDMI、ステレオオーディオおよびRS-232制御信号を長距離伝送
  • フルデジタルテクノロジーにより1080p/60を含む最大1920x1200解像度の信号をピクセル単位で伝送可能
  • Key Minder®によりHDCP認証を維持して高速で確実なスイッチングを実現
  • ホットスワップ可能なモジュール式PowerCage 401フレーム(製品番号60‑1492‑01)用モジュール
  • オーディオ信号のエンベッド機能
  • PowerCage 401フレームのイーサネットポートからRS‑232信号を挿入可能
The Extron PowerCage 401 FOX DT HD
製品名 機能・説明 製品番号
 PowerCage 401 FOX DT HD MM デュアルトランスミッター - マルチモード 70-1092-11
 PowerCage 401 FOX DT HD SM デュアルトランスミッター - シングルモード 70-1092-12

PowerCage 401 FOX DT HD光ファイバーデュアルトランスミッターは、PowerCage® 401フレームに搭載して使用するコンパクトなシングルスロットモジュールです。光ファイバーケーブルでHDMIビデオ、オーディオおよび制御信号を長距離伝送します。高い信頼性と高解像度画像伝送を実現するために、エクストロン独自のフルデジタルテクノロジーを採用、最大1920x1200解像度までのビデオ信号をピクセル単位で伝送します。Key Minder®、EDID Minder®、オーディオエンベッド機能、リアルタイムシステム監視機能およびフレームからのRS‑232コマンド挿入機能を含む、システム構築に便利な機能を搭載しています。マルチモードモデルおよびシングルモードモデルをラインアップ、省スペース設計のPowerCage 401 FOX DT HDデュアルトランスミッターモジュールを使用すれば、1U高のラックスーペースに8系統のトランスミッターを収容可能です。

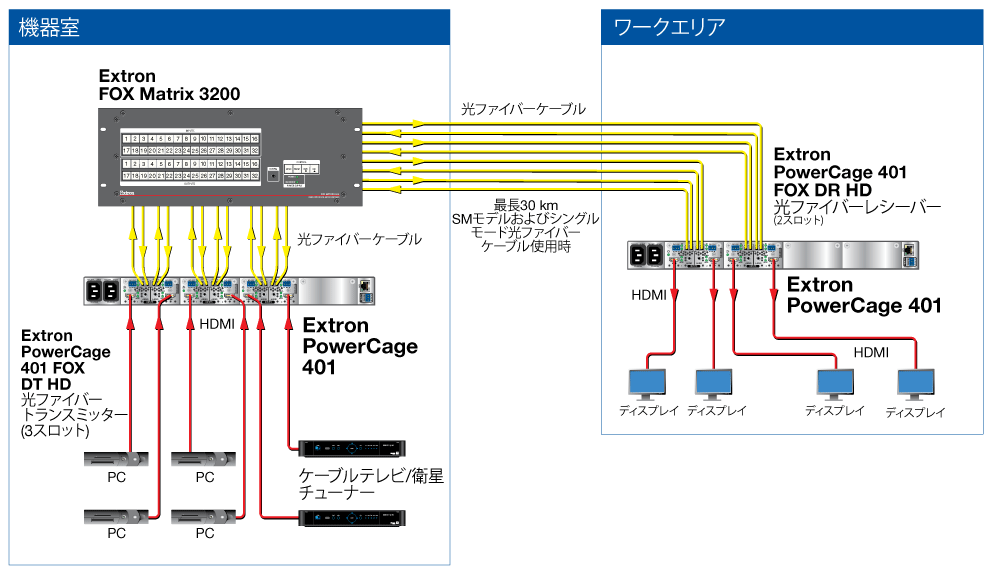

PowerCage 401 FOX DT HDは、FOX II/FOXシリーズDisplayPort、HDMI、DVIおよびVGAレシーバー等のFOXシリーズ光ファイバー製品とともにお使いいただけます。2点間の信号伝送用途はもとより、FOXシリーズマトリックススイッチャーとともに施設規模のシステムの構築にお使いいただくことも可能です。

シングルスロットサイズのPowerCage 401 FOX DT HDは、PowerCage 401フレームに最大4台まで搭載可能、1U高のラックスペースに最大8系統の光ファイバートランスミッターを収容可能です。これにより設置時間の短縮と電源管理の簡素化が可能です。ホットスワップ可能なモジュール設計を採用、電源を落とすことなくいつでも現場で交換が可能です。コンパクトなPowerCage 401フレームは、搭載したモジュールに最適な強制空気による冷却を行います。イーサネットによる監視および制御機能に加え、リダンダント電源を装備、連続稼働が求められる厳しい条件下のシステムでもお使いいただけます。

デジタル機器との効率的な統合を可能にするため、デュアルトランスミッターモジュールはエクストロンの独自技術EDID MinderおよびKey Minderを搭載しています。EDID Minderは接続機器間のEDID通信を自動的に管理して、ソース機器が正常に起動し適切な解像度でディスプレーにコンテンツを出力することを可能にします。コンテンツ保護されたビデオ信号の場合は、Key MinderはHDCP認証と暗号化を維持して業務用A/Vシステムで求められる高速で確実なスイッチングを実現します。また、この技術により1つのソース信号を複数のディスプレイに同時に伝送することが可能です。

PowerCage 401 FOX DT HDはアンバランスステレオオーディオおよびRS-232制御信号をデジタル化してHDMI信号と共に伝送可能です。アナログオーディオはHDMIデジタルオーディオに変換されます。 HDMIオーディオ入力またはアナログオーディオ入力を選択して伝送可能です。また、2系統のトランスミッターはオーディオ入力のレベル調整を行い、ソース機器からのオーディオ信号を管理することが可能です。これらの機能により、出力音量を調整して、ソース切り替えの際の音量差を解消します。デュアルトランスミッターはフレームのUSB、イーサネットまたはRS‑232ポート経由で設定および制御が可能です。

PowerCage 401フレームおよびトランスミッターモジュールは、高画質な高解像度ビデオコンテンツの長距離伝送が必要とされる様々な用途に最適です。光ファイバーによるコンテンツ伝送はセキュリティが高く外部干渉に強いため、光ファイバーを使用したシステムは、官公庁、防衛および医療機関でも多く使用されています。デュアルトランスミッターには、業界標準のLCコネクターを採用しています。　

トランスミッターモジュールにはマルチモードとシングルモードモデルをラインアップしています。PowerCage 401 FOX DT HD MMは、建物や施設内の2 kmまでの中距離伝送に一般的に使用される、850 nmのマルチモードファイバーに対応しています。PowerCage 401 FOX DT HD SMは1310 nmのシングルモード光ファイバーに対応、最長30kmの長距離伝送が可能です。企業や大学のキャンパス等の施設間の長距離伝送のみならず、空港、スタジアム等の大規模施設でも使用されています。

PowerCage 401フレーム用のPowerCage 401 FOX DT HD含むFOX IIおよびFOXシリーズは、業界で最も充実したラインアップを誇る光ファイバー製品です。
