MGP 641 生産完了品

DTP2出力搭載4K/60 HDMIマルチウィンドウプロセッサー
主な特長
  • ライブまたは静止画像を背景にして最大4ソースウィンドウを1つのキャンバスに表示
  • HDMIバックグラウンド入力
  • HDMIとDTP2出力
  • 最大解像度4K/60 @ 4:4:4に対応
  • 対応するHDMI 2.0の仕様: 最大データレート18 Gbps、12ビットディープカラー、HDロスレスオーディオフォーマット
  • エクストロン新開発のVector™ 4Kスケーリングエンジン
The Extron MGP 641
製品名 機能・説明 製品番号
 MGP 641 HDMI入力4系統 60-1574-02 生産完了品

この製品は生産完了しました。

MGP 641は1台のスクリーンに4系統の4K/60 4:4:4ソース信号をスケーリングして表示することが可能なマルチウィンドウプロセッサーです。比類ない高画質を実現するエクストロン独自のVector™ 4Kスケーリングテクノロジーを搭載しています。HDCP 2.3に準拠したプロセッサーは、HDMI入力4系統に加えてHDMIバックグラウンド入力1系統を装備、スケーリングせずにソースウィンドウの背景として表示可能です。ソースウィンドウを出力キャンバス上の任意の場所に配置可能、キャンバスは縦横、両方向に回転可能です。HDMIとDTP2 4K/60出力によりローカルディスプレイとリモートディスプレイに同時出力が可能です。カスタマイズ可能なウィンドウレイアウト、ビデオキーイング、ウィンドウトランジション効果、によりソースコンテンツのプレゼンテーション効果を向上します。ソースおよび出力回転機能によりポートレート(縦置き)のスクリーン設置方法に対応、またオーディオディエンベッド機能によりシステム構築が容易です。これらの機能によりMGP 641プロセッサーはハイエンド環境やライブイベントに最適なコンテンツを実現します。

フル4K/60入出力

MGP 641はHDMI入力4系統を装備、最大4096x2160 @ 60 Hz解像度、4:4:4カラーサンプリングに対応しています。4系統のソースを同時に表示することが可能です。また、HDMIバックグラウンド入力1系統を装備、スケーリングせずにフルモーションのライブコンテンツをソースウィンドウの背景として表示可能です。横置き(ランドスケープ)モードで最大4K/60解像度、縦置き(ポートレート)モードで最大4K/30解像度に対応します。このバックグラウンド入力を使用して最大4台のMGP 641を連結することにより、最大16ウィンドウで構成されたデジタルキャンバスを構築可能です。

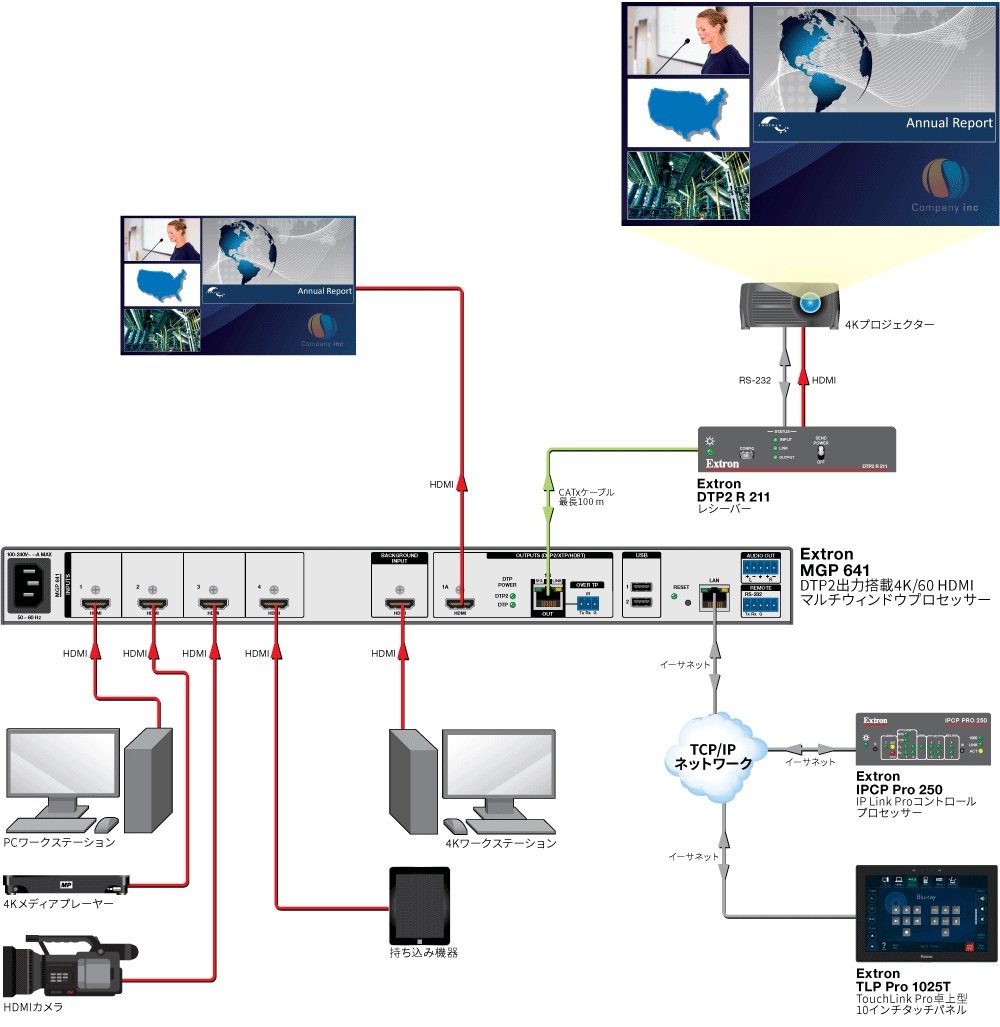

HDMI出力1系統を装備、最大4096x2160 @ 60 Hz解像度、4:4:4カラーサンプリングに対応します。DTP2出力は4K/60信号を1本のシールド付きCATｘケーブルで最長100 m伝送可能です。コントロールシステムからの双方向RS‑232およびIR信号を、このケーブルでAV信号と同時に伝送し、ソースまたはディスプレイ機器を制御することが可能です。さらに、同じCATxケーブルを使用して対応するDTP2エンドポイントに電源を供給可能、効率的なシステム構築が可能です。DTP2出力はDTP2、XTP IIまたはHDBaseT出力に対応、SIS™ (Simple Instruction Set)コマンドまたはVCSビデオウォール設定用ソフトウェアを使用して設定可能です。

柔軟なウィンドウとプリセット管理

ライブビデオ、静止画像または単色を背景にして最大4ライブソースウィンドウを表示します。ウィンドウ配置とバックグラウンドはプリセットに保存して、カットまたはアニメーショントランジション効果使用して呼び出すことが可能です。プリセットにはすべてのウィンドウのサイズ、位置、優先情報が含まれ、RS‑232、イーサネットまたはUSBポート経由で、保存、呼び出し、名前付けが可能です。合計128種類のウィンドウプリセットをメモリに保存可能です。

オートレイアウトモードはアクティブな入力信号やグラフィックが入力されているウィンドウに基づいて、ウィンドウレイアウトを全画面、サイドバイサイド、ピラミッドまたは4分割に自動的に設定します。入力信号が検出された場合または途絶えた場合、ウィンドウレイアウトを自動調整して新しいソースパレットに対応します。

エクストロン独自のVector 4Kスケーリングテクノロジー

MGP 641マルチウィンドウプロセッサーは、エクストロンの専任研究開発者によって作成されたエクストロン独自のVector™ 4Kスケーリングエンジンを搭載、クラストップの高画質なアップおよびダウンスケーリングを実現します。Vector 4Kエンジンは、エクストロンの多数の特許取得済みスケーリング技術に加え、最高のスケーリング性能を実現するための新たなイメージ処理アルゴリズムを実装しています。これにより、ビデオおよびコンピュータービデオ信号のシャープで鮮明な4:4:4カラー処理と4K解像度へのアップスケールを行うと同時に、イメージのニュアンスやディテールを保ちながら4Kソース信号を小さなウィンドウまたは非4Kディスプレイ用にダウンスケールします。

EDIDの総合的な管理

業務用AVシステムが設計どおりの性能を発揮するためには、ビデオソースとシンク機器間のEDID通信の適切な管理が不可欠です。EDIDの正確な管理により、ソース機器からディスプレイに最適なフォーマットとパラメーターでビデオおよびオーディオ信号を出力することが可能になります。EDIDの管理を誤ると、不十分な画質や、画像の非表示、貧弱な音質の原因になることがあります。

EDIDのフル管理が可能なエクストロン独自の一連のツールおよび機能を提供します。EDID Minder®機能は、任意のビデオ入力にアサインすることができるEDIDファイルのライブラリーを提供します。接続機器から取得またはユーザーがアップロードして、EDIDファイルを追加することが可能です。EDID Minderはビデオウォール設定用ソフトウェア(VCS)から容易にアクセス可能です。また、無償でダウンロードいただけるWindowsユーティリティEDID Manager 2.1により、EDIDファイルの表示および編集が可能です。ビデオフォーマットの最適化、カラーサンプリングおよびカラー深度の操作ならびにオーディオ機能の調整が可能です。編集後、ファイルはライブラリー容易に追加してシステム内のデバイスに適用することが可能です。

オーディオ対応機能搭載

4ウィンドウのうちの任意の1ウィンドウまたはバックグラウンド入力からデジタルオーディオをディエンベッドまたはエンベディッドデジタルオーディオとしてパススルーすることが可能です。マルチチャンネルビットストリームフォーマットをHDMIとDTP2にパススルーすることが可能です。また、2チャンネルエンベディッドPCMオーディオはDTP2出力で長距離伝送または分離してバランスまたはアンバランスステレオオーディオとしてアナログ出力から出力することも可能です。

ローカルおよびリモートシステム制御

フロントパネルボタンと分かりやすいオンスクリーンメニューにより様々な機能に素早くアクセスが可能です。USB、RS-232、イーサネットを通じて設定および制御が可能です。VCSビデオウォール設定用ソフトウェアを使用して設定することも可能です。この操作が簡単なソフトウェアにより、短時間でセットアップと設定を行い、リアルタイムで操作や監視を行うことが可能です。また一度に複数台のエクストロン製品の設定を行うことが可能です。
