IPL T CR48 生産完了品

4接点入力および8リレーポートIP Link®イーサネット制御インターフェイス
主な特長
  • TouchLink® コントロールシステムに対応
  • リレー出力（ノーマルオープン、DC 24 V、1 A）8系統搭載
  • 外部接点入力4系統搭載（TTLのみ）
  • スクリーン、室内照明、プロジェクターリフトなどを制御可能
The Extron IPL T CR48
製品名 機能・説明 製品番号
 IPL T CR48 4接点入力および8リレーポートIP Link®イーサネット制御インターフェイス 60-544-85 生産完了品

この製品は生産完了しました。

IPL T CR48は、4外部接点入力、8リレー出力搭載イーサネットコントロールインターフェイスです。LAN／WANまたはインターネットに接続されたコンピューターより、スクリーン、室内照明、モーションセンサーなど、様々な機器の制御を可能にします。標準インターネットプロトコルに対応しておりますので、ユニバーサルなコネクションを可能にします。ウェブサーバー搭載、GlobalViewer® AV資産管理ソフトやユーザーウェブページから監視、制御が可能です。

特長

  • TouchLink® コントロールシステムに対応
  • リレー出力（ノーマルオープン、DC 24 V、1 A）8系統搭載
  • 外部接点入力4系統搭載（TTLのみ）
  • スクリーン、室内照明、プロジェクターリフトなどを制御可能
  • 高性能ウェブサーバー搭載
  • イーサネットデバイスドライバーをサポート
  • Extron Everlast™ ACアダプター(製品番号70-1175-01)を付属 — 実証された高い信頼性と低消費電力により運用コストを低減します。
  • Extron Everlast電源は7年保証
オプショナルアクセサリー
  MBU 123 1/8、1/4および1/2ラック幅製品用薄型マウントキット
  RSF 123 ラックシェルフキット（1U、奥行き89 mm）
  RSU 129 ユニバーサルラックシェルフキット（1U、奥行き241 mm)

仕様

IPL T CR48
Ethernet control interface
   Connectors 1 RJ-45 female connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols ARP, ICMP (ping), IP, TCP, UDP, DHCP, HTTP, SMTP, Telnet
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.254
Subnet mask = 255.255.0.0
Gateway = 0.0.0.0
DHCP = off
   Web server Up to 200 simultaneous sessions
7.25 MB nonvolatile user memory
   Program control Extron Simple Instruction Set™ (SIS™)
   Global Viewer requirements Microsoft® Internet Explorer® ver. 6 or higher
Relay control interface
   Quantity/type 8 normally open relays
   Relay control connectors (2) 3.5 mm captive screw connectors, 8 pole
   Relay control contact rating 24 V, 1 A
Contact closure control interface
   Quantity/type 4 contact closure inputs
   Contact input control connector (1) 3.5 mm captive screw connector, 5 pole
   Contact closure (input only)
      Input voltage range 0 to 5 VDC, clamped at +5.1 V
      Input impedance 10k ohms
      Threshold 1.6 VDC
General
   Power Supplied by an included external power supply
   External power supply 100 VAC to 240 VAC, 50-60 Hz, external; to 12 VDC, 1 A, regulated
   Power input requirements 12 VDC, 0.5 A
   Cooling Convection, no vents
   Mounting
      Rack mount Yes, with optional 1U rack shelf
   Enclosure type Metal
   Enclosure dimensions 1.7" H x 4.3" W x 3.0" D (1U high, quarter rack wide)
(4.3 cm H x 10.9 cm W x 7.6 cm D)
(Depth excludes connectors.)
   Product weight 0.7 lbs (0.3 kg)
   Shipping weight 2 lbs (1 kg)
(8.0-080510-D11)

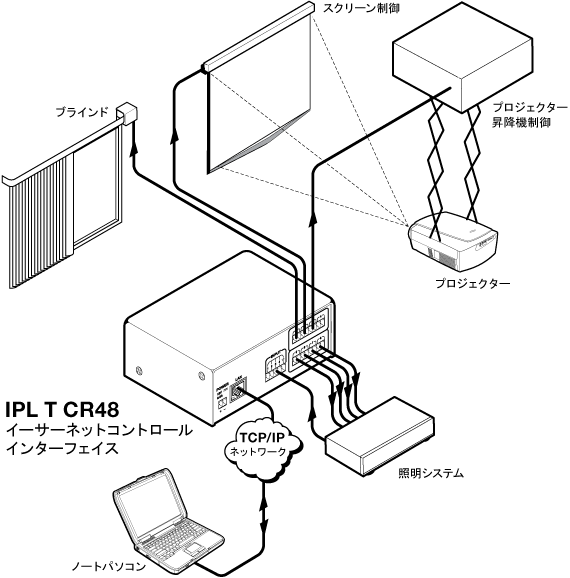

システム図

IPL T CR48 System Diagram

パネル図面

IPL T CR48 Panel Drawing
