FOX3 SR 211

DisplayPort、オーディオ、制御、3D同期信号対応光ファイバースケーリングレシーバー

主な特長

FOX3シリーズトランスミッターから光ファイバー信号を受信、スケーリングを行い、DisplayPortビデオ、ステレオオーディオ、RS-232/IR制御、3D同期信号を出力
高性能スケーリング機能により、最大4096x2160 @ 60 Hz、4:4:4カラーサンプリングの出力解像度を選択可能
数学的ロスレス圧縮された最大解像度4096x2160 @ 60 Hz、4:4:4カラーサンプリングの4Kビデオに1本の光ファイバーケーブルで対応
対応するDisplayPortの規格:最大データレート21.6 Gbps、10ビットディープカラー、4:4:4カラーサンプリング
アナログオーディオリターンチャンネル

製品名	機能・説明	製品番号
FOX3 SR 211 MM	ロスレス4K/60スケーリングレシーバー - マルチモード	60-2090-21
FOX3 SR 211 SM	ロスレス4K/60スケーリングレシーバー - シングルモード	60-2090-22

FOX3 SR 211光ファイバースケーリングレシーバーは、DisplayPortビデオ、ステレオオーディオ、RS-232/IR制御、3D同期信号を光ファイバーケーブルで長距離伝送します。高画質の長距離伝送を実現するために開発、エクストロン独自のフルデジタルテクノロジーにより、数学的ロスレス圧縮された4K/60 4:4:4ビデオを1本の光ファイバーで伝送可能です。AVシステム専用に設計されたFOX3 SR 211は、インテグレーションを容易にするEDID Minder®、オーディオディエンベッド機能、イーサネットによる監視/制御、リアルタイムシステム監視などの多彩な機能を搭載しています。

妥協を排した高画質

FOX3 SR 211は最大データレート21.6 Gbpsに対応、4096x2160 @ 60 Hz、4:4:4カラーサンプリングの数学的ロスレス圧縮されたビデオイメージを1本の光ファイバーケーブルで受信可能です。連続稼働が必要な用途や高解像度イメージを劣化させずに伝送する必要があるシステムに最適です。4:4:4カラーサンプリングでフレームレート60 Hzに対応、フルモーションビデオのスムーズな動きを実現し、CAD図面などの高画質コンピューターイメージのディテールを維持します。

エクストロン独自のVector 4Kスケーリングテクノロジー

FOX3 SR 211は、4:4:4カラーサンプリングで4096x2160 @ 60 Hzまでの出力解像度を選択可能です。エクストロン独自のVector^TM 4Kスケーリングテクノロジーを搭載、優れたスケーリング性能を発揮する独自の高精度処理アルゴリズムにより、クラストップの高画質なアップおよびダウンスケーリングを実現します。FILLおよびFOLLOWモードを選択して出力の最適なアスペクト比制御が可能です。FILLモードはフルスクリーン出力を行い、F0LLOWモードは入力信号のオリジナルのアスペクト比を維持します。さらに、DisplayPort出力のカラースペースとカラーサンプリングを自動的に設定、接続されたディスプレイに確実に出力します。FOX3 SR 211スケーリングレシーバーは、ディスプレイに最適な解像度でコンテンツを出力しFOX3システムのビデオ性能を向上するとともに、様々な入力ビデオ解像度に対応することによりシステムの互換性を最大限に高めます。

システム構築に役立つ機能

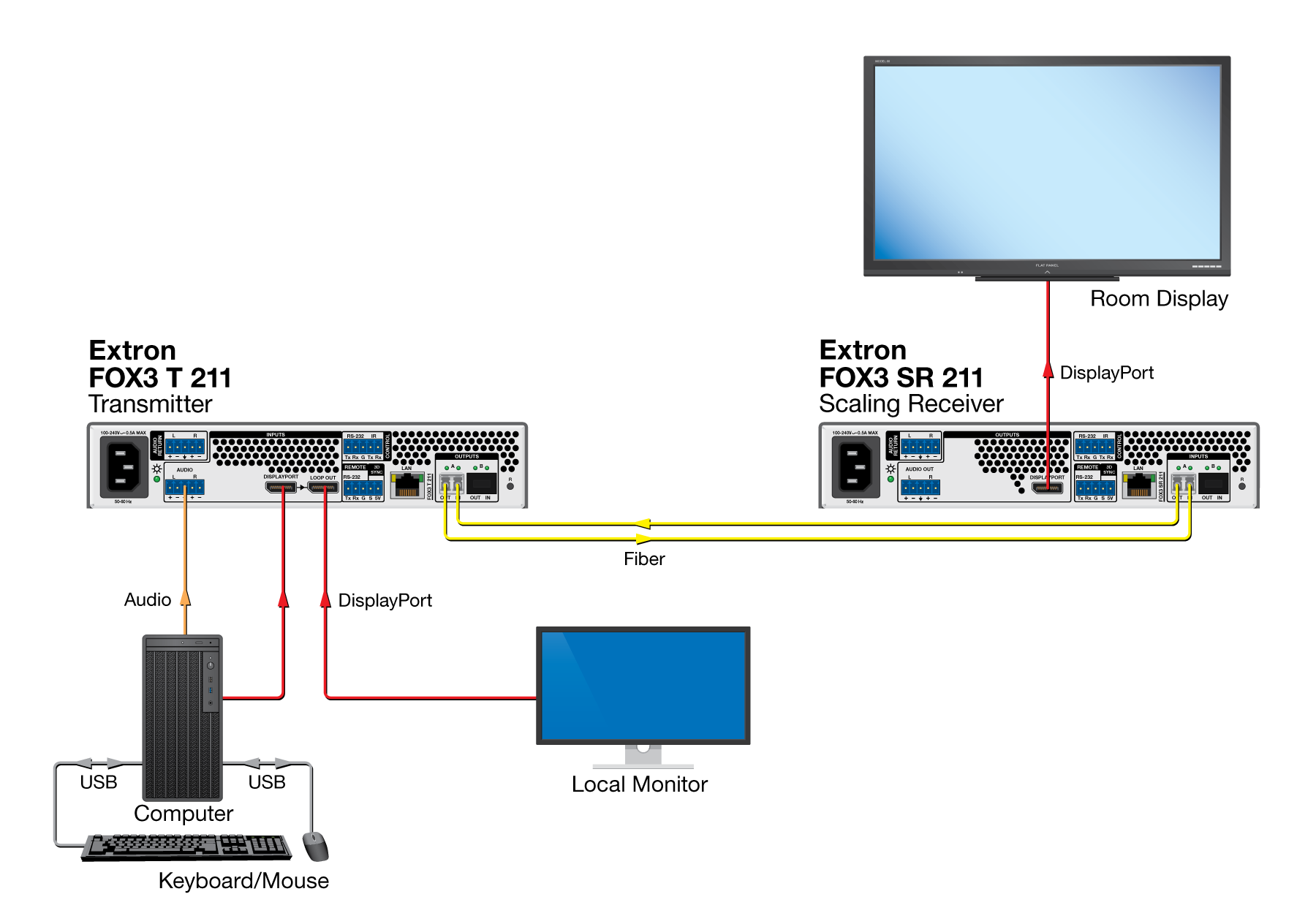

FOX3 SR 211レシーバーは、FOX3 T 211トランスミッターと1対向の長距離伝送用途に使用可能です。また、FOX3シリーズマトリックススイッチャーと使用して、4K/60 4:4:4ビデオ、オーディオ、RS‑232/IR制御、3D同期信号を伝送可能な全社規模の配信システムを構築いただけます。FOX3 SR 211は、デジタルソースやディスプレイとの統合を容易にするために、オーディオディエンベッド機能、アナログオーディオリターンチャンネル、リアルタイムシステム監視等のシステム構築を容易にする機能を多数備えています。

制御信号の伝送とデバイス管理

FOX3 SR 211は、ローカルやリモートからシステムに容易にアクセスして、設定、操作、監視を行うことが可能です。フロントパネルUSB設定ポートにより、リアパネルにアクセスすることなくシステム設定が可能です。RS-232/IR伝送用ポートにより、離れた場所に設置されたデバイスに光ファイバーケーブルで制御信号を伝送可能です。ソース機器とディスプレイを、RS-232またはIR信号によりトランスミッターとレシーバーのどちらからも制御可能です。FOX3シリーズマトリックススイッチャーと使用した場合は、マトリックススイッチャーから制御データをリモートRS-232ポートに伝送して、接続されているデバイスを制御することが可能です。また、LANポートを装備、TCP/IPプロトコルを使用したネットワーク経由で監視と管理が可能です。

マルチモードとシングルモードモデルをラインアップ、柔軟な設計が可能

FOX3 SR 211はマルチモードとシングルモードモデルをラインアップしています。FOX3 SR 211 MMは、建物や施設内の中距離伝送に一般的に使用される850nmのマルチモード光ファイバーに対応しています。FOX3 SR 211 SMは1310 nmのシングルモード光ファイバーに対応、長距離伝送が可能です。大学のキャンパスなどの施設間の長距離伝送のみならず、空港、スタジアム等の大規模施設でも使用可能です。光ファイバーによるコンテンツ伝送はセキュリティーが高く外部干渉に強いため、光ファイバーを使用したシステムは、特に官公庁、防衛、医療機関で多く使用されています。光ファイバーケーブルの接続には業界標準のLCコネクターを採用しています。スリムでコンパクトな1U高、1/2ラック幅の金属製の筐体は、業務用AVシステムにおいて設置場所を選びません。

特長

近日対応予定オンスクリーンディスプレイによりワークステーションのディスプレイ上にソース情報を表示 - ソースがFOX3マトリックススイッチャー経由でFOX3スケーリングレシーバーに接続されるとレシーバーは設定によりソース名を表示することが可能です。

FOX3シリーズトランスミッターから光ファイバー信号を受信、スケーリングを行い、DisplayPortビデオ、ステレオオーディオ、RS-232/IR制御、3D同期信号を出力

高性能スケーリング機能により、最大4096x2160 @ 60 Hz、4:4:4カラーサンプリングの出力解像度を選択可能

数学的ロスレス圧縮された最大解像度4096x2160 @ 60 Hz、4:4:4カラーサンプリングの4Kビデオに1本の光ファイバーケーブルで対応

対応するDisplayPortの規格:最大データレート21.6 Gbps、10ビットディープカラー、4:4:4カラーサンプリング

DisplayPortオーディオ信号のディエンベッドとアナログステレオオーディオの出力 — デジタルオーディオ信号をディエンベッドして、バランスまたはアンバランスステレオオーディオ信号としてターミナルブロックから出力可能です。

アナログオーディオリターンチャンネル — バランスアナログステレオリターンオーディオ入力によりレシーバー側に設置されたリモートオーディオソースに対応します。

AV機器制御用双方向RS-232/IR信号伝送 — 双方向RS-232/IR制御信号パススルー機能により、別途配線を必要とせずに離れた場所に設置されたディスプレイを制御可能です。双方向通信のためには光ファイバーが2本必要です。

DisplayPortビデオのアップとダウンスケーリング — エクストロン独自のVector 4Kスケーリングエンジンを搭載、高解像度ビデオ信号の最適なアップまたはダウンスケーリングが可能です。

オンスクリーン表示 — 選択されている入力のステータスをオンスクリーン表示し、画像設定を容易にします。

アスペクト比コントロール — フルスクリーン出力を行うFILLモードまたは入力信号のオリジナルのアスペクト比を維持するFOLLOWモードを選択して、ビデオ出力のアスペクト比を制御可能です。

画像のキャリブレーションおよびセットアップ用のテストパターン内蔵 — グレイスケール、クロスハッチ、クロップパターン、カラーバー、交互ピクセル等のテストパターンを搭載しています。

フロントパネルUSB CONFIGポート — リアパネルにアクセスすることなく、簡単にシステム設定が可能です。

イーサネットによる監視および制御 — LAN、WANまたはインターネット経由で制御および監視が可能です。

RS-232による制御 — RS-232シリアルポートから制御と設定が可能です。

トラブルシューティングおよび監視用のリアルタイムステータスLEDインジケーター — 信号の検出、リンクステータス、パワーオンをフロントパネルとリアパネルのLEDに表示します。

PCS - エクストロン製品設定用ソフトウェアを使用して容易にセットアップと設定が可能 — 1つのアプリケーションで複数の製品の設定が可能です。

FOX3シリーズマトリックススイッチャーと使用可能 — エンタープライズ規模の光ファイバー信号配信システムを構築可能です。

Quantum FOX3シリーズ光ファイバー出力カードと使用可能 — Quantum Ultra IIビデオウォールとFOX3光ファイバーシステムの効率的な統合が可能です。

業界標準のLCコネクターを採用、信頼性の高いハウジングにより光ファイバーを正確に接続

最長500 mの中距離伝送用850 nmマルチモードモデルと、最長20 kmの長距離伝送が可能な1310 nmシングルモードモデルをラインアップ

1U高、1/2ラック幅の金属製筐体を採用

内蔵型Extron Everlast^®電源 — 実証済みの高い信頼性と低消費電力により運用コストを低減します。

エクストロンEverlast電源は7年間の長期保証を実現

対応トランスミッター
	FOX3 T 211	DisplayPort、オーディオ、制御、3D同期信号対応光ファイバートランスミッター
	FOX3 T 331	DisplayPort、USB HID、オーディオ、制御、3D同期信号対応光ファイバートランスミッター
	FOX3 T 321	DisplayPort、USB、オーディオ、制御、3D同期信号対応光ファイバートランスミッター
	FOX3 T 201	HDMI、オーディオ、制御信号対応光ファイバートランスミッター
	FOX3 T 201 PC	HDMI、オーディオ、制御信号対応PowerCage光ファイバートランスミッター
	FOX3 T 311	HDMI、USB HID、オーディオ、制御、3D同期信号対応光ファイバートランスミッター
	FOX3 T 311 PC	HDMI、USB HID、オーディオ、制御信号対応PowerCage光ファイバートランスミッター
	FOX3 T 301	HDMI、USB、オーディオ、制御、3D同期信号対応光ファイバートランスミッター
	FOX3 T 301 PC	HDMI、USB、オーディオ、制御信号対応PowerCage光ファイバートランスミッター

対応トランスミッター

FOX3 T 211

DisplayPort、オーディオ、制御、3D同期信号対応光ファイバートランスミッター

FOX3 T 331

DisplayPort、USB HID、オーディオ、制御、3D同期信号対応光ファイバートランスミッター

FOX3 T 321

DisplayPort、USB、オーディオ、制御、3D同期信号対応光ファイバートランスミッター

FOX3 T 201

HDMI、オーディオ、制御信号対応光ファイバートランスミッター

FOX3 T 201 PC

HDMI、オーディオ、制御信号対応PowerCage光ファイバートランスミッター

FOX3 T 311

HDMI、USB HID、オーディオ、制御、3D同期信号対応光ファイバートランスミッター

FOX3 T 311 PC

HDMI、USB HID、オーディオ、制御信号対応PowerCage光ファイバートランスミッター

FOX3 T 301

HDMI、USB、オーディオ、制御、3D同期信号対応光ファイバートランスミッター

FOX3 T 301 PC

HDMI、USB、オーディオ、制御信号対応PowerCage光ファイバートランスミッター

対応スイッチャー & マトリックススイッチャー
	FOX3 Matrix 24x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～24入力24出力)
	FOX3 Matrix 40x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～40入力40出力)
	FOX3 Matrix 80x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～80入力80出力)
	FOX3 Matrix 160x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～160入力160出力)
	FOX3 Matrix 320x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～320入力320出力)
	FOX3 Matrix 560x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～560入力560出力)
	FOX3 Matrix 840x	モジュール式光ファイバーマトリックススイッチャー(8入力8出力～840入力840出力)

対応スイッチャー & マトリックススイッチャー

FOX3 Matrix 24x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～24入力24出力)

FOX3 Matrix 40x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～40入力40出力)

FOX3 Matrix 80x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～80入力80出力)

FOX3 Matrix 160x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～160入力160出力)

FOX3 Matrix 320x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～320入力320出力)

FOX3 Matrix 560x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～560入力560出力)

FOX3 Matrix 840x

モジュール式光ファイバーマトリックススイッチャー(8入力8出力～840入力840出力)

オプショナルアクセサリー
	OM4 MM P	耐屈曲性レーザー最適化2芯マルチモード光ファイバーケーブル（防煙加工）
	2LC SM P	耐屈曲性2芯シングルモード光ファイバーケーブル（LC-LC、防煙加工）
	2LC OM4 MM P	レーザー最適化2芯マルチモード光ファイバーケーブル（LC-LC、防煙加工）
	DP Ultra Plusシリーズ	ウルトラフレックス8Kおよび4K DisplayPortケーブル
	MBU 123	1/8、1/4および1/2ラック幅製品用薄型マウントキット
	UTS100シリーズ	アンダーテーブルシェルフシステム
	ハーフラックシェルフシステム	ハーフラックシェルフおよびアクセサリー
	RSU 129	ユニバーサルラックシェルフキット（1U、奥行き241 mm)
	RSB 129	ベーシックラックシェルフキット（1U、奥行き241 mm)

オプショナルアクセサリー

OM4 MM P

耐屈曲性レーザー最適化2芯マルチモード光ファイバーケーブル（防煙加工）

2LC SM P

耐屈曲性2芯シングルモード光ファイバーケーブル（LC-LC、防煙加工）

2LC OM4 MM P

レーザー最適化2芯マルチモード光ファイバーケーブル（LC-LC、防煙加工）

DP Ultra Plusシリーズ

ウルトラフレックス8Kおよび4K DisplayPortケーブル

MBU 123

1/8、1/4および1/2ラック幅製品用薄型マウントキット

UTS100シリーズ

アンダーテーブルシェルフシステム

ハーフラックシェルフシステム

ハーフラックシェルフおよびアクセサリー

RSU 129

ユニバーサルラックシェルフキット（1U、奥行き241 mm)

RSB 129

ベーシックラックシェルフキット（1U、奥行き241 mm)

関連製品
	Quantum Ultra II	オーディオおよび光ファイバー入出力対応次世代8Kビデオウォールプロセッサー

関連製品
	FOX3 SR 331	DisplayPort、USB HID、オーディオ、制御、3D同期信号対応光ファイバースケーリングレシーバー
	FOX3 SR 321	DisplayPort、USB、オーディオ、制御、3D同期信号対応光ファイバースケーリングレシーバー
	FOX3 SR 201	HDMI、オーディオ、制御信号対応光ファイバースケーリングレシーバー
	FOX3 R 101	HDMI対応光ファイバーレシーバー
	FOX3 SR 201 PC	HDMI、エンベディッドオーディオ、RS-232対応PowerCage光ファイバースケーリングレシーバー

関連製品

FOX3 SR 331

DisplayPort、USB HID、オーディオ、制御、3D同期信号対応光ファイバースケーリングレシーバー

FOX3 SR 321

DisplayPort、USB、オーディオ、制御、3D同期信号対応光ファイバースケーリングレシーバー

FOX3 SR 201

HDMI、オーディオ、制御信号対応光ファイバースケーリングレシーバー

FOX3 R 101

HDMI対応光ファイバーレシーバー

FOX3 SR 201 PC

HDMI、エンベディッドオーディオ、RS-232対応PowerCage光ファイバースケーリングレシーバー

仕様

FOX3 SR 211

specification

Max. 4K Capabilities
Resolution and Refresh Rate	Chroma Sampling	Max. Bit Depth per Color
4096 x 2160 at 60 Hz¹	4:4:4	8 bit
3840 x 2160 at 60 Hz¹		8 bit
4096 x 2160 at 30 Hz¹		10 bit
3840 x 2160 at 30 Hz¹
4096 x 2160 at 50 Hz²	4:2:2
3840 x 2160 at 50 Hz²	4:2:2
4096 x 2160 at 30 Hz²	4:4:4
3840 x 2160 at 30 Hz²	4:4:4

Frame rate²

24, 25, 30, 50, or 60 fps

Chroma sampling²

4:4:4, 4:2:2

Color bit depth²

8 or 10 bits per color

Signal Type

DP 1.2a

Max. video data rate

21.6 Gbps (5.4 Gbps per lane)

NOTE

¹Supports lossless 4K video over one fiber or *uncompressed 4K video over two fibers.
²Supports 10-bit color bit depth for *uncompressed 4K video over two fibers. When using a FOX3 SR scaling receiver, the scaler must be in bypass mode to pass 4K video with a 10-bit color bit depth.
³Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
(*Uncompressed video is available on the FOX3 T/SR 321/311 only)

NOTE	This product contains Class 1 laser. It meets the safety regulation of IEC 60825-1, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11.

Optical fiber interconnection between transmitter and receiver

Number/type

1 SFP

Connectors

1 or 2 LC connectors

Operating distance

Singlemode

20 km (12.4 miles) with singlemode (SM) cables

Multimode

500 m (1640 feet) with 50 µm OM4 4700 MHz bandwidth laser optimized multimode cables

NOTE	The system works with OM1, OM2, and OM3 fiber at reduced distances.

NOTE	Operating distance is approximate. These are typical maximum distances that may vary depending on factors such as fiber type, fiber bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks.

Nominal peak wavelength

850 nm for multimode, 1310 nm for singlemode

Data rate

10.0 Gbps (1 fiber) or 20.0 Gbps (2 fibers)

Transmission power

Singlemode

-5.2 dBm, typical

Multimode

-2.8 dBm, typical

Maximum receiver sensitivity

Singlemode

-12.6 dBm, typical

Multimode

-11.1 dBm, typical

Optical loss budget

Singlemode

+7.4 dB, maximum

Multimode

+8.3 dB, maximum

Video

Maximum data rate

21.6 Gbps (5.4 Gbps per lane)

Maximum pixel clock

594 MHz

Resolution range

640x480⁸ up to 4096x2160^{1,2,3,4,5,6,7,8},
480p^7,8, 576p⁶, 720p^{3,4,5,6,7,8,9}, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8,9},
2K^{1,2,3,4,5,6,7,8}, 3840x2160^{1,2,3,4,5,6,7,8}, 4096x2160^{1,2,3,4,5,6,7,8}

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz, ⁹120 Hz

Frame rate

24, 25, 30, 50, 60, or 120 fps

Color space

4:4:4, 4:2:2

Color bit depth

8 or 10 bits per color

Standards

DP 1.2a

Horizontal frequency

24 kHz to 135 kHz for resolutions up to 18 Gbps

Vertical frequency

24 Hz to 120 Hz for resolutions up to 18 Gbps

Format

RGB and YCbCr digital video

Video output

Number/signal type

1 single link DisplayPort

Connectors

1 female DisplayPort type A

Video delay

Compressed = 2-3 frames (through the scaler engine)
Compressed = 0.5 frame (in bypass mode)

Scaled resolution

640x480⁸, 800x600⁸, 1024x768⁸, 1280x768⁸, 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸, 1440x900⁸, 1400x1050⁸, 1600x900⁸, 1600x1200⁸, 1920x1200⁸, 2048x1200⁸, 2048x1536⁸, 2560x1080⁸,2560x1440⁸, 2560x1600⁸, 3840x2160^{1,2,3,4,5,6,7,8}, 4096x2160^{1,2,3,4,5,6,7,8}
480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2K^{1,2,3,4,5,6,7,8},
1 custom, bypass

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz

Audio

Gain

Unbalanced output: -6dB; balanced output: 0 dB (default)

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

<0.1% @ 20 Hz to 20 kHz at nominal level

S/N

>90 dB at maximum output (unweighted)

CMRR

65 dB @ 20 Hz to 20 kHz

Stereo channel separation

>80 dB @ 1 kHz

Bit depth

16, 20, 24

Sampling rate

48 kHz

Audio output

Number/signal type

1 digital audio, de-embedded from DisplayPort (2-CH, PCM only) or
1 analog stereo, balanced/unbalanced

Connectors

1 female DisplayPort (shared with video output)
(1) 3.5 mm captive screw connector, 5 pole

Supported formats

DisplayPort

2 CH LPCM

Analog

Analog stereo audio

Impedance

50 ohms unbalanced, 100 ohms balanced (analog only)

Maximum level (Hi-Z)

+21 dBu balanced, +15 dBu unbalanced

Gain error

± 0.5 dB channel to channel

Volume control range

100% to 0% (0 - 100 in 1% steps)

Audio delay

Compressed = 2-3 frames
Compressed = 0.5 frame (in bypass mode)

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio return input

Number/signal type

1 analog stereo, balanced/unbalanced

Connectors

(1) 3.5 mm captive screw connector, 5 pole

Impedance

≥10 k ohms unbalanced, ≥20 k ohms balanced

Nominal level

+4 dBu (1.23 Vrms), -10 dBV (316 mVrms)

Maximum level

+21 dBu balanced, +15 dBu unbalanced

Gain range

Adjustable, - 18 dB to +24 dB, 1 dB steps, adjustable

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Communications

USB configuration port

Number/type

1 front panel mini USB B, female

Standard

Ethernet over USB

USB standards

USB 2.0, low speed

Ethernet control

Ethernet port

1 RJ-45 connector, female

Ethernet data rate

10/100/1000Base-T, half/full duplex with autodetect

Protocols

ARP, ICMP (ping), DHCP, DNS, HTTPS, SFTP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.254
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off

Serial host control port

Control

1 RS-232, 3.5 mm captive screw connector, 5-pole (3 pins are used), rear panel

Pass-through

1 RS-232, 3.5 mm captive screw connector, 5-pole (3 pins are used), rear panel

Baud rate and protocol

Control

9600 baud, 8 data bits, 1 stop bit, no parity

Pass-through

9600 to 115,200 baud

Serial control pin configuration

Captive screw: 1 = Tx, 2 = Rx, 3 = GND

IR control port

(1) 3.5 mm captive screw connector, 5 pole (connector is shared with RS-232 pass thru) TTL level (0 to 5V) modulated infrared control from 30 kHz to 56 kHz

IR control pin configuration

3 = GND, 4 = IR Tx, 5 = IR Rx

Program control

Extron Product Configuration Software
Extron Simple Instruction Set (SIS™)

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

26.1 watts

Ambient temperature/humidity

Storage: -40 to +158°F (-40 to +70°C) / 10% to 90%, noncondensing
Operating: +32 to +122°F (0 to +50°C) / 10% to 90%, noncondensing

Cooling

Fan, air flows from front to rear (vented)

Thermal dissipation

73.3 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.7" H x 8.75" W x 8.5" D (1U, half rack wide)
(4.4 cm H x 22 cm W x 15 cm D)
(Depth excludes connectors.)

Product weight

2.4 lbs (1.1 kg)

Regulatory compliance

CE, c-UL, C-tick, FCC Class A, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE.

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6593-D3)

梱包時の寸法および質量
製品番号	高さ	幅	奥行き	質量
60-2090-21	10.8 cm	37.2 cm	24.5 cm	1.86 kg
60-2090-22	10.8 cm	37.2 cm	24.5 cm	1.86 kg

システム図
