DP Ultra Plusシリーズ

ウルトラフレックス8Kおよび4K DisplayPortケーブル
主な特長
  • 高性能ウルトラフレックス8Kおよび4K DisplayPortケーブル
  • 長さ2.7 mまでのモデル:
    • 最大8K (7680x4320)解像度に対応
    • レーンあたり8.1 Gbps、合計32.4 Gbpsのスループットを実現
    • DisplayPort 1.4の規格に準拠
  • 長さ3.6 mのモデル:
    • 最大4K (4096x2160)解像度に対応
    • レーンあたり5.4 Gbps、合計21.6 Gbpsのスループットを実現
    • DisplayPort 1.2の規格に準拠
  • エクストロン独自の柔軟性が高い28 AWGケーブル
  • EDID、HDCPパススルー
  • ラッチ付きコネクターにより確実な伝送を実現
The Extron DP Ultra Plusシリーズ
製品名 機能・説明 製品番号
 DP Ultra Plus/3 90 cm、8K 26-753-03
 DP Ultra Plus/6 1.8 m、8K 26-753-06
 DP Ultra Plus/9 2.7 m、8K 26-753-09
 DP Ultra Plus/12 3.6 m、4K 26-757-12

DP Ultra Plusケーブルは最大8K解像度、最大データレート32.4 GbpsのDisplayPortビデオに対応します。これらのウルトラフレックスケーブルは広帯域DisplayPort信号の高品位な伝送に対応します。最長2.7 mまでのケーブルは最大8K (7680x4320)ビデオ解像度に対応、3.6 mのケーブルは最大4K (4096x2160)ビデオ解像度に対応します。   エクストロン独自のウルトラフレックス28 AWGケーブルを採用、最小曲げ半径が小さくスペースに制限がある環境にも設置可能です。金メッキ接点とラッチ付きコネクターを装備、確実な信号伝送が可能です。1.8 mから3.6 mまでの3種類の長さをラインアップしています。

特長

  • 高性能ウルトラフレックス8Kおよび4K DisplayPortケーブル
  • 長さ2.7 mまでのモデル:
    • 最大8K (7680x4320)解像度に対応
    • レーンあたり8.1 Gbps、合計32.4 Gbpsのスループットを実現
    • DisplayPort 1.4の規格に準拠
  • 長さ3.6 mのモデル:
    • 最大4K (4096x2160)解像度に対応
    • レーンあたり5.4 Gbps、合計21.6 Gbpsのスループットを実現
    • DisplayPort 1.2の規格に準拠
  • エクストロン独自の柔軟性が高い28 AWGケーブル — ウルトラフレックスDisplayPortケーブルは最小曲げ半径が小さく、スペースに制限がある環境にも設置可能です。
  • マルチストリームトランスポート (MST)に対応 — いずれのケーブルもMSTに対応、1系統のDisplayPort出力で複数のモニターに同時に対応します。
  • EDID、HDCPパススルー
  • ラッチ付きコネクターにより確実な伝送を実現
  • 金メッキ接点を採用
  • 1.8 mから3.6 mまでの3種類の長さをご用意
オプショナルアクセサリー
  ケーブル用カラーキット 識別が容易な色分けされたケーブル用カラー
  DPH 101 4K PLUS DisplayPort-HDMIアダプター
関連製品
  DisplayPortシリーズ DisplayPort(オス-オス）ケーブル
  DP Pro Plenumシリーズ DisplayPort 8K光ファイバーケーブル - プレナム

仕様

DP Ultra Plus Series
TRUE 8K specification

Max. 8K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
7680x4320 60 Hz 4:2:0 8 bit
30 Hz 4:4:4
Max. 4K Capabilities
Resolution Refresh Rate Chroma Sampling Max. Bit Depth per Color
4096x2160 60 Hz 4:4:4 8 bit
3840x2160
   Frame rate1 24, 25, 30, 50, or 60 fps
   Chroma sampling1 4:4:4, 4:2:2. or 4:2:0
   Color bit depth1 8, 10, or 12 bits per color
   Signal Type Up to DisplayPort 1.4 and HDCP 2.3
   Max. video data rate 32.4 Gbps (8.1 Gbps per lane)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   DisplayPort video Up to HBR3/8.1 Gbps per lane
   Maximum data rate 32.4 Gbps (8.1 Gbps per lane)
   Resolution range Up to 7680x4320 @ 60 Hz
   Standards Up to DisplayPort 1.4 and HDCP 2.3
   Format RGB and YCbCr digital video
Video
   Up to 9'
      DisplayPort video Up to HBR3/8.1 Gbps per lane
      Maximum data rate 32.4 Gbps (8.1 Gbps per lane)
      Resolution range Up to 7680x4320 @ 60 Hz
   12'
      DisplayPort video Up to HBR2/5.4 Gbps per lane
      Maximum data rate 21.6 Gbps (5.4 Gbps per lane)
      Resolution range Up to 4096x2160 @ 60 Hz
   Standards Up to DisplayPort 1.4 and HDCP 2.3
   Format RGB and YCbCr digital video
Mechanical
   Cable outer diameter 0.24" (6.2 mm)
   Bend radius 0.87" (22 mm)
General — physical characteristics
   Connectors 1 Male latching DisplayPort to 1 Male latching DisplayPort
   Contacts Gold plated
   Material Conductors: 28 AWG tinned copper wires
Jacket: PVC – Polyvinyl Chloride
   Connector dimensions 2.00" L x 0.83" W x 0.47" thick
(51 mm L x 21 mm W x 12 mm thick)

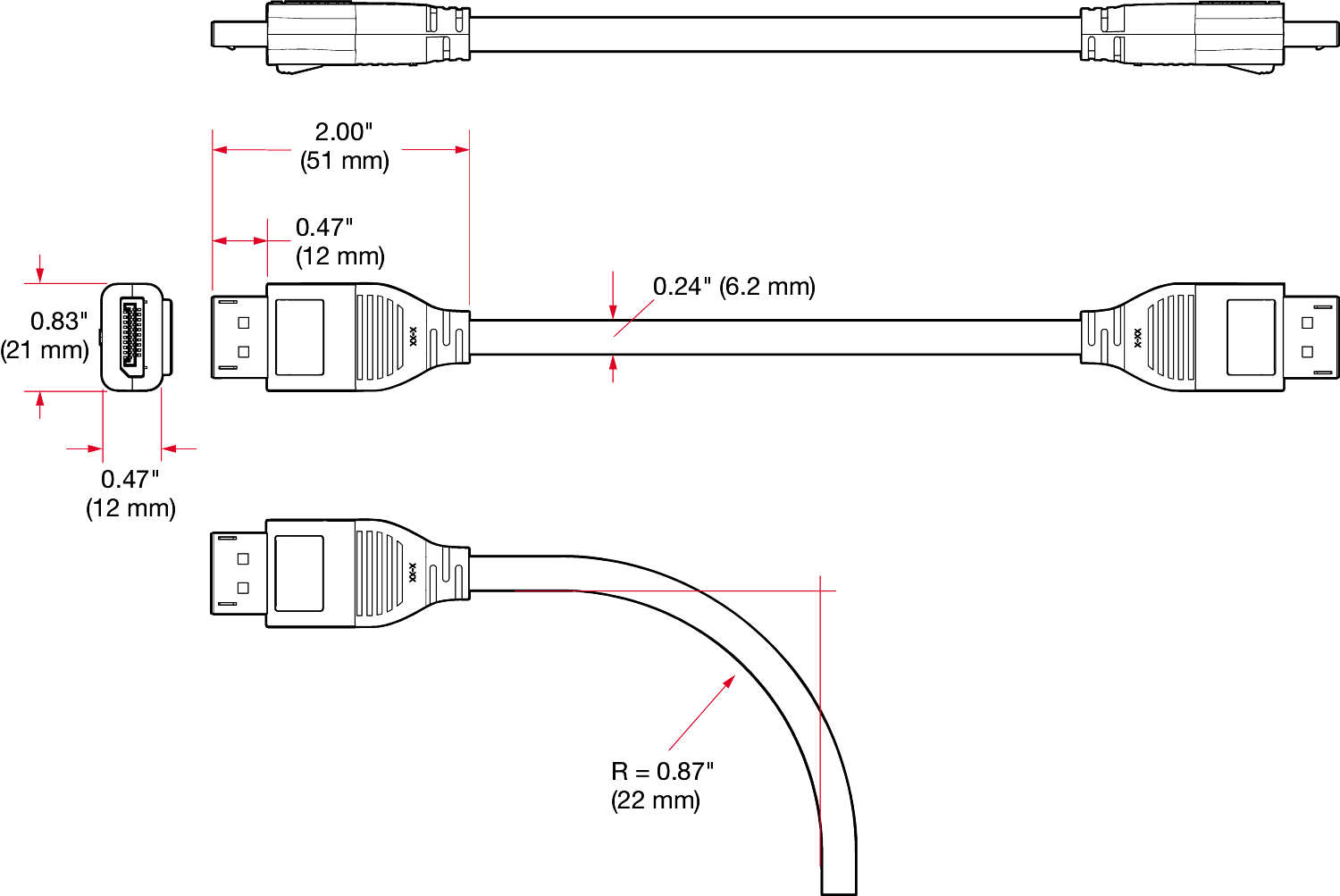

    DP Ultra Plus Series dimensions
General
   Regulatory compliance CE, RoHS, UL-CMX, WEEE
   Warranty Limited Lifetime Performance
    NOTE     Specifications are subject to change without notice.
    NOTE     All nominal levels are at ±10%.
(6464-D5)
梱包時の寸法および質量
    製品番号 高さ 幅 奥行き 質量
    26-753-03 1.1 cm 22.9 cm 22.9 cm 0.09 kg
    26-753-06 1.3 cm 22.9 cm 22.9 cm 0.11 kg
    26-753-09 1.9 cm 22.9 cm 22.9 cm 0.18 kg
    26-757-12 2.5 cm 22.9 cm 22.9 cm 0.23 kg
