D/2 DA4 DVI 生産完了品

1入力4出力 (映像) DVI分配器
主な特長
  • コンピューターのデジタル信号出力を、デジタルのまま約4.6 mまで伝送可能。
  • シングルリンクDVI-D信号対応。(DVI-Dコネクター使用)
  • 最高1.6 gigabits/sec/colorレート伝送可能。
  • VGA〜UXGAの信号に対応。
  • オプションのラックマウントキットにてマウント可能。
The Extron D/2 DA4 DVI
製品名 機能・説明 製品番号
 D/2 DA4 DVI Four Output DVI Distribution Amplifier 60-315-02 生産完了品

この製品は生産完了しました。
後継機種
DVI DA

D/2 DA4 DVIは、DVIデジタルビデオ信号を4分配して出力可能な分配器です。標準DVIケーブルを使用することにより、約4.6 mまで伝送可能です。オプションのExtron IN9700シリーズ、高品質デジタルビデオケーブルを使用した場合には、約22.9 mまで延長可能です。TMDS (Transition Minimized Differential Signaling) 信号を最高1.6 gigabits/sec/colorレートにて伝送可能です。入出力コネクターは、シングルリンクDVI-D対応DVI-Dコネクターを使用しております。

特長

  • コンピューターのデジタル信号出力を、デジタルのまま約4.6 mまで伝送可能。
  • シングルリンクDVI-D信号対応。(DVI-Dコネクター使用)
  • 最高1.6 gigabits/sec/colorレート伝送可能。
  • VGA〜UXGAの信号に対応。
  • オプションのラックマウントキットにてマウント可能。

注: Part number 60-315-02 has been retired.

オプショナルアクセサリー
  MBU 129 Low-Profile Mount Kit for 1/2 Rack Width, Four-Piece Enclosures
  RSU 129 ユニバーサルラックシェルフキット（1U、奥行き241 mm)
関連製品
  DVI DA 2出力、4出力DVI分配器
  DVI DA Plus EDIDマインダー搭載4出力、6出力、8出力DVI分配器

仕様

D/2 DA4 DVI
Video
   Maximum bit rate 4.95 gigabits/second total (1.6 gigabits/second/color)
   Maximum bandwidth 165 MHz
Video input
   Number/signal type 1 single-link DVI-D
   Connectors 1 attached cable with male DVI-D connector
   Minimum input voltage 0.15 Vp-p
   Resolution range Up to 1920x1200 or 1080p @ 60 Hz
Video signal characteristics
   Rise/fall time 220 ps, maximum 350 ps
Video output
   Number/signal type 4 single-link DVI-D
   Connectors 4 female DVI-D
   Minimum level 0.6 Vp-p
   Resolution range Up to 1920x1200 or 1080p @ 60 Hz
DDC and HDCP communication
   DDC and HDCP signals Connected to output 1
General
   Power 100 VAC to 240 VAC, 50/60 Hz, 13 watts, internal, autoswitchable
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Rack mount Yes, with optional 1U, 9.5" deep rack shelf, part #60-190-01 (RSU 129) or 60-604-01 (RSB 129)
   Enclosure type  Metal
   Enclosure dimensions 1.75" H x 8.75" W x 9.4" D (1U high, half rack wide)
(4.4 cm H x 22.2 cm W x 23.9 cm D)
(Depth excludes connectors.)
   Product weight  2.8 lbs (1.3 kg)
   Shipping weight  5 lbs (3 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Listings UL, CUL
   Compliances CE
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(7.52-072607-D5)

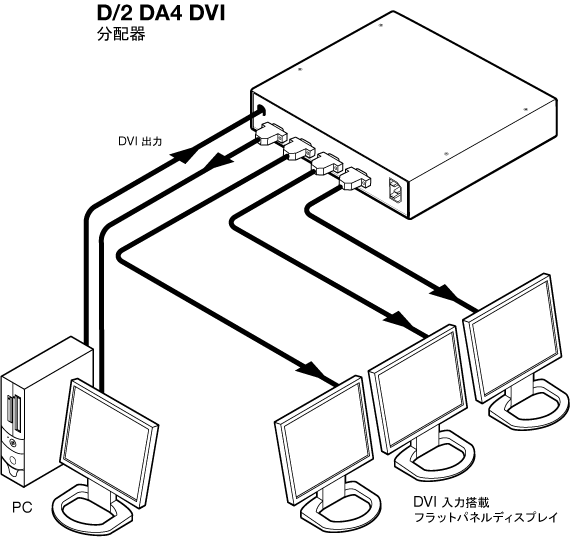

システム図
