CCI Pro 700 生産完了品

TouchLink Pro会議システムコントロールインターフェイス
主な特長
  • 会議システムおよびA/V機器を、使いやすいインターフェイスから集中制御
  • 操作が容易な慣れ親しんだデザイン
  • 様々なオーディオまたはビデオ会議システムにスムーズに対応
  • 効率的な設定を可能にする無償のシステムテンプレート
  • すべてのIP Link Proコントロールプロセッサーと使用可能
  • カスタマイズ可能な3.5インチカラーインフォメーションディスプレイおよび操作状況により異なる機能の設定が可能なボタン
The Extron CCI Pro 700
製品名 機能・説明 製品番号
 CCI Pro 700 TouchLink® Pro会議室システムコントロールインターフェイス 60-1206-02 生産完了品

この製品は生産完了しました。

CCI Pro 700は業界初のテレビ会議、会議システムおよびA/V制御用のコントロールシステムユーザーインターフェイスです。会議で必要な様々な機能に対応し高機能で使いやすい会議室制御用のユーザーインターフェイスを提供します。コンパクトな筺体に3.5インチカラーインフォメーションディスプレイ、ナンバーキーおよびバックライトボタンを装備、インフォメーションディスプレイはコンタクト情報、電話番号帳、通話ステータス等の表示に使用可能です。ディスプレイのすぐ下のボタンはカスタムリストやメニューの操作に使用可能です。インフォメーションディスプレイはGUI Designerを使用してカスタマイズ可能です。また、すべてのボタンはGlobal Configurator® Plus/ProおよびCustom Button Builderを使用して設定可能です。柔軟な設定が可能、様々な会議および制御の用途に使用いただけます。　

CCI Pro 700は便利なエクストロンシステムテンプレートを提供します。GUIレイアウトやシステム論理例を含む、基本設定済みのGC Plus用ファイルを無償でご用意、最小限の設定でご使用開始いただけます。

特長

  • 会議システムおよびA/V機器を、使いやすいインターフェイスから集中制御 — 様々な会議システムに合わせて設定可能です。
  • 操作が容易な慣れ親しんだデザイン — 便利で快適な操作が可能です。
  • 様々なオーディオまたはビデオ会議システムにスムーズに対応
  • 効率的な設定を可能にする無償のシステムテンプレート — GUIレイアウトおよびシステム論理例を含む基本設定済みのGC Plus用ファイルを最小限の設定でご使用を開始いただけます。
  • すべてのIP Link Proコントロールプロセッサーと使用可能 — イーサネット経由でコントロールプロセッサーと直接通信が可能です。
  • カスタマイズ可能な3.5インチカラーインフォメーションディスプレイおよび操作状況により異なる機能の設定が可能なボタン — コンタクト情報、電話番号帳、通話ステータス等の表示に使用可能です。
  • バックライト付きソフトタッチファンクションボタンを6個装備、A/V機器制御や通話のプリセット呼び出しに使用可能 — ディスプレイオン/オフ、ソース選択のボタンラベルを付属しています。エクストロンのオンラインツールCustom Button Builderを使用してカスタムボタンの作成と注文が可能です。
  • 2色の通話ステータスインジケーター — 大型の明るいインジケーターを装備、マイクミュート、入室禁止または着信等の会議室の様々な状態を表示するように設定可能です。
  • 会議機能に使用するために設定可能なボタン — 音量調整、メニュー操作、通話モード、ナンバーキー、各種環境および会議機能制御用のバックライト付きボタンが操作がしやすいようにグループ分けされています。
  • PoE (Power over Ethernet)機能により1本のイーサ��ットケーブルで受電および通信が可能、別途ACアダプターの接続が不要 – PoE用電源は別売り
  • ライトセンサーにより部屋の明るさに合わせてスクリーンとボタンの明るさを自動調整
  • 会議テーブルやデスクでの使用に最適な設計
  • 傾斜の付いたスタンドにより見やすく操作が容易な角度に設置
  • 省電力機能:
    - 設定可能なスリープタイマーを装備、タッチパネルをスリープモードに移行
  • エクストロンのコントロールシステムソフトウェアで柔軟にカスタマイズ可能 — GUI DesignerおよびGlobal Configurator Plus, Global Configurator ProfessionalまたはGlobal Scripterを使用します。
  • Extron ControlアプリおよびWeb向けExtron Cotrolに対応
  • 操作方法等の重要な情報をインフォメーショントレイに収納して容易にアクセス — 連絡先電話番号、システムプリセット等の重要な情報をトレーに収納可能、本体へのラベルやステッカーの添付は不要です。
  • 米国リハビリテーション法第508条準拠
対応するコントロールプロセッサー
  IPCP Pro 355DR IP Link Proコントロールプロセッサー - DINレール
対応するスイッチャー
  IN1808シリーズ 8入力4K/60対応シームレスプレゼンテーションスイッチャー
  IN1608 xi DTP入出力搭載スケラー内蔵8入力HDCP準拠プレゼンテーションスイッチャー
  DTP CrossPoint 82 4K シームレススイッチングおよび4K対応
スケーラー内蔵8入力2出力プレゼンテーションマトリックススイッチャー
  DTP CrossPoint 84 4K シームレススイッチングおよび4K対応
スケーラー内蔵8入力4出力プレゼンテーションマトリックススイッチャー
  DTP CrossPoint 86 4K シームレススイッチングおよび4K対応
スケーラー内蔵8入力6出力プレゼンテーションマトリックススイッチャー
  DTP CrossPoint 108 4K シームレススイッチングおよび4K対応
スケーラー内蔵10入力8出力プレゼンテーションマトリックススイッチャー
対応するコラボレーションシステム
  HC 402 会議室コラボレーションシステム – Decorator型ウォールプレート
  HC 404 会議室コラボレーションシステム
関連製品
  MediaPort 200 スケーラー内蔵HDMI+オーディオ - USBブリッジ
  DMP 128 Plus 12入力8出力ProDSP搭載デジタルオーディオマトリックスプロセッサー
  DMP 64 ProDSP™搭載デジタルオーディオマトリックスプロセッサー
対応ソフトウェア
  GUI Designer （GUIデザイナー） ユーザーインターフェイスデザイン用ソフトウェア（無償）
  Global Configurator PlusおよびGlobal Configurator Professional AVコントロールシステム向け高機能設定用ソフトウェア
  Global Scripter エクストロンコントロールシステムプログラミング用統合開発環境
  Extron Control TouchLink, eBUS, ネットワークボタンパネルおよびMediaLink用コントロールアプリ

仕様

CCI Pro 700
Display
   Screen type Active matrix TFT color display
   Size 3.5" (8.9 cm), measured diagonally
   Resolution 320x240
   Dot/pixel pitch 114 dpi
   Aspect ratio Standard
   Color depth 24 bit
   Brightness 300 nits (cd/m2)
   Contrast 350:1
   Backlight LED
   Viewing angle ±60° horizontal, +60° vertical
Memory
   SDRAM 512 MB
   Flash 512 MB
Communication — Ethernet interface
   Ethernet control/communications port 1 female RJ-45 connector
   Ethernet data rate 10/100Base-T, half/full duplex with autodetect
   Ethernet protocol DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
   Program control Extron Global Configurator Plus and Professional for Windows®
Extron GUI Designer for Windows®
Toolbelt
Communication — interface
   Motion sensor On/off
   Light sensor On/off
   External buttons 30 backlit, 6 customizable, 4 context-dependent buttons
Audio output
   Speaker output 2 mono, 86 dB SPL, 0.1 watt, 0.1 m, half space
   Frequency response 750 Hz to 20 kHz, ±5 dB
   Playback format(s)
      Container format WAV (Microsoft RIFF)
      Encoding LPCM (uncompressed)
      Bit Depth Unsigned 8-bit, signed 16-bit, signed 24-bit, signed 32-bit
      Sampling rate 2 kHz to 192 kHz
      Audio channels Mono
General
   Power supply Not included
   Power input requirements  Power over Ethernet (PoE 802.3af, class 3)
   Power consumption — Power injector (XTP PI 100)
      Device  8.4 watts
      Device and power injector 10.7 watts
   Ambient temperature/humidity Storage: -4 to +140 °F (-20 to +60 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  28.6 BTU/hr
      Device and power injector 36.3 BTU/hr
   Mounting
      Furniture or wall mount Set on tabletop
   Enclosure type  Plastic
   Enclosure dimensions 3.45" H x 7.87" W x 6.75" D
(8.9 cm H x 20.1 cm W x 17.3 cm D)
(Includes base)

   Product weight  2.5 lbs (1.1 kg)
   Shipping weight  4 lbs (2 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, c-UL, UL
      EMI/EMC CE, C-tick,FCC Class A, ICES, VCCI
      Environmental Complies with the appropriate requirements of RoHS and WEEE.
   Product warranty 3 years parts and labor; touchpanel display and overlay components are covered for 1 year
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(8.1-081815-D2)

システム図

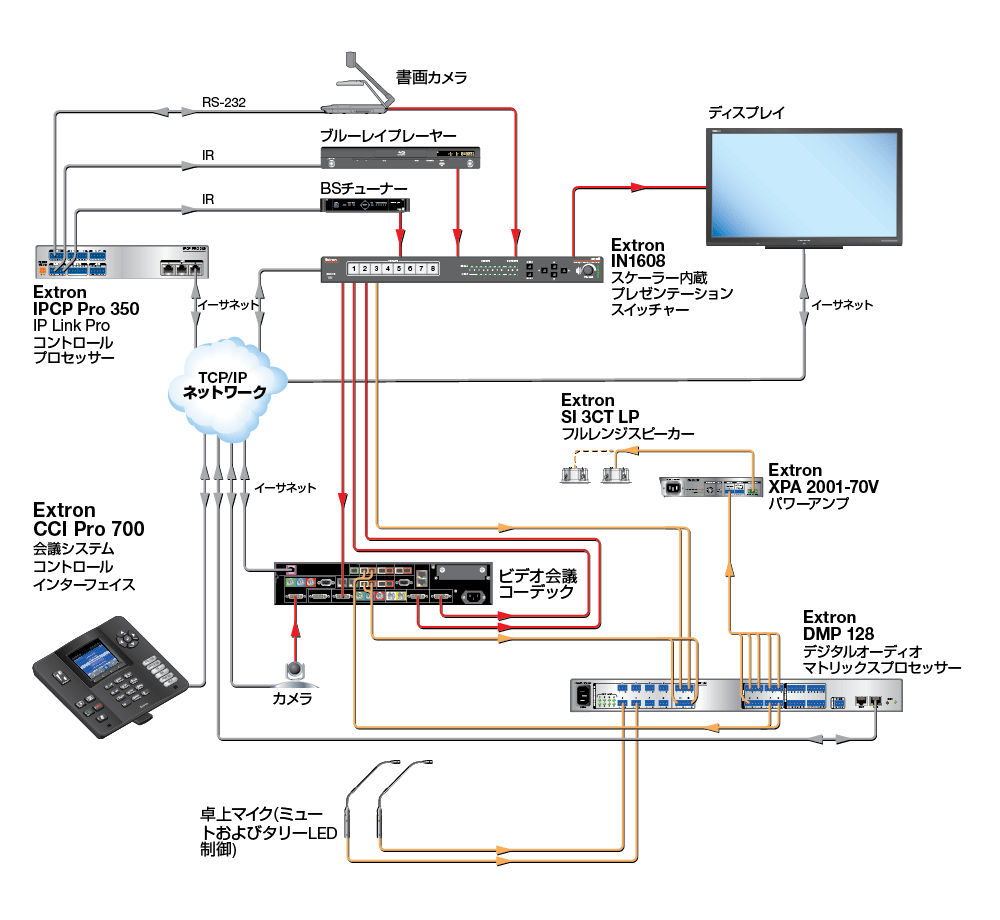

CCI Pro 700 Diagram

CCI Pro 700 Diagram

パネル図面

CCI Pro 700 Panel Drawing
