Cable Cubby® 600 生産完了品

ケーブル収納ボックス（AAP×6 または AAP×8）
主な特長
  • シングルサイズのAAPプレートを6枚（ACアウトレット付きモデル）また は8枚 (ACアウトレットなしモデル）取り付け可能
  • 表面仕上げは、つや消しアルミをご用意
  • ACアウトレット付きモデル（ACアウトレット2系統装備）およびACアウ トレットなしモデルをご用意
  • UL/c-UL規格取得、CE規格準拠
The Extron Cable Cubby® 600
製品名 機能・説明 製品番号
 Cable Cubby 600 ブラックアルマイト - ACアウトレット付き 60-525-01 生産完了品
 Cable Cubby 600 つや消しアルミ 60-525-03 生産完了品
 Cable Cubby 600 ブラックアルマイト - ACアウトレットなし 60-714-00 生産完了品
 Cable Cubby 600 One UK AC - Black 60-714-0B 生産完了品
 Cable Cubby 600 One Israel AC - Black 60-714-0C 生産完了品
 Cable Cubby 600 One EU AC - Black 60-714-0D 生産完了品
 Cable Cubby 600 One France AC - Black 60-714-0E 生産完了品
 Cable Cubby 600 One AUS AC - Black 60-714-0F 生産完了品
 Cable Cubby 600 One India AC - Black 60-714-0G 生産完了品
 Cable Cubby 600 One Swiss AC - Black 60-714-0H 生産完了品
 Cable Cubby 600 One UNIV AC - Black 60-714-0J 生産完了品
 Cable Cubby 600 つや消しアルミ - ACアウトレットなし 60-714-10 生産完了品
 Cable Cubby 600 One UK AC - Brushed Aluminum 60-714-1B 生産完了品
 Cable Cubby 600 One Israel AC - Brushed Aluminum 60-714-1C 生産完了品
 Cable Cubby 600 One EU AC - Brushed Aluminum 60-714-1D 生産完了品
 Cable Cubby 600 One France AC - Brushed Aluminum 60-714-1E 生産完了品
 Cable Cubby 600 One AUS AC - Brushed Aluminum 60-714-1F 生産完了品
 Cable Cubby 600 One India AC - Brushed Aluminum 60-714-1G 生産完了品
 Cable Cubby 600 One Swiss AC - Brushed Aluminum 60-714-1H 生産完了品
 Cable Cubby 600 One UNIV AC - Brushed Aluminum 60-714-1J 生産完了品

この製品は生産完了しました。

Cable Cubby 600は、ケーブルやコネクターを収納できるケーブル収納ボックスです。異なる穴のサイズのパネルをご用意しており、様々なサイズのケーブルと使用できます。またオプションにて、シングルサイズのAAPプレートを6～8枚取り付けることもできます。ACアウトレット付きモデルおよびAC アウトレットなしモデルをご用意しています。Cable Cubby 600は、テーブルに簡単に取り付けられるように設計されています。

特長

  • シングルサイズのAAPプレートを6枚（ACアウトレット付きモデル）また は8枚 (ACアウトレットなしモデル）取り付け可能
  • 表面仕上げは、つや消しアルミをご用意
  • ACアウトレット付きモデル（ACアウトレット2系統装備）およびACアウ トレットなしモデルをご用意
  • UL/c-UL規格取得、CE規格準拠

注: 写真のケーブル、AAPプレートおよび右のシステム図は設置例です。ケーブルとAAPプレートはオプションです。

付属アクセサリー
  Cable Cubby Hole Plug and Grommet Kit Assorted plugs and grommets in black 70-387-01
  ケーブルパススルーAAP シングルサイズAAP - ブラック: 右側、グロメット付属 70-267-01
  ケーブルパススルーAAP シングルサイズAAP - ブラック: 中央/右側、グロメット付属 70-268-01
  ケーブルパススルーAAP シングルサイズAAP - ブラック: 中央/左側、グロメット付属 70-269-01
  ケーブルパススルーAAP シングルサイズAAP - ブラック: 左側、グロメット付属 70-270-01
オプショナルアクセサリー
  AVEdge, ケーブル収納ボックス＆プッシュアップ式コネクションボックス対応ケーブルAVEdge,
関連製品
  AC 100シリーズ Cable Cubby用ACアウトレットモジュール
  ACP VC1 EU ボリューム調整およびミュート制御対応オーディオコントロールパネル
Flex55、EU
  Cable Cubby 100 AVケーブルおよびUSB電源用ケーブル収納ボックス
  Cable Cubby 1202 AV信号およびAC電源用Cable Cubby 2シリーズケーブル収納ボックス
  Cable Cubby 1252 MS
  Cable Cubby 1402 AV信号およびAC電源用Cable Cubbyシリーズケーブル収納ボックス
  Cable Cubby 500 AV信号、リモート制御、AC電源用Cable Cubby 2シリーズケーブル収納ボックス
  Cable Cubby 650 UT AV信号、リモートコントロールおよび電源用アンダーテーブルケーブル収納ボックス
  Cable Cubby 700 AV信号、リモート制御、電源用ケーブル収納ボックス
  Cable Cubby F55 傾斜型プッシュアップ式AV信号、USB、制御用ケーブル収納ボックス
  Cable Cubby F55 Edge AV信号、制御、電源用エッジマウントケーブル収納ボックス
  Cable Cubby F55 UT AV信号、リモートコントロールおよび電源用アンダーテーブルケーブル収納ボックス
  Cable Cubby Hole Plug and Grommet Kit Assorted Plugs and Grommets for Cable Pass Through AAP Modules and Cable Cubby® Enclosures
  Cable Cubby Power Modules Cable CubbyおよびTLP 350CV対応ACアウトレットモジュール (オン/オフスイッチなし）
  Cable Cubby® AAP Brackets Cable CubbyおよびTouchLinkケーブル収納ボックス用AAPコネクティビティーマウントブラケット(1、2、3スペース)
  Cable Cubbyシリーズケーブル収納ボックス用</br>オプションブラケットキット Cable Cubbyシリーズケーブル収納ボックス用追加ブラケット
  Cable Cubbyドロアー AV信号、電源用アンダーテーブルケーブル収納ドロアー
  Cable Organizer AAP Kit Quad Space AAP for Cable Cubby® Series of Furniture-Mountable Enclosures
  CableCover AVEdge、Cable Cubbyシリーズおよび一部のTouchLinkケーブル収納ボックス用アンダーテーブルケーブルカバー
  CableCover F55 Cable Cubby F55シリーズケーブル収納ボックス用アンダーテーブルケーブルカバー
  CCM 155 Flex55デバイスモジュール用Cable Cubbyマ���ント
  DTP T EU 4K 231 DTP Transmitter for Flex55 and EU Junction Boxes
  DTP T EU 4K 331 Long Distance DTP Transmitter for Flex55 and EU Junction Boxes
  Flex55シリーズ電源モジュール Flex55およびEUジャンクションボックス用USB電源モジュール
  MLC 62 RS CC Cable Cubbyケーブル収納ボックス用MediaLinkコントローラー
  MLC 62 RS EU MediaLink Controller for EU Junction Boxes
  NBP 104 EU 4ボタンeBUSボタンパネル – Flex55/EUウォールフレーム
  NBP 108 EU 8ボタンeBUSボタンパネル – Flex55/EUウォールフレーム
  NBP VC1 EU ボリュームコントロール搭載ネットワークボタンパネル – Flex55/EUウォールフレーム
  NBP VC2 EU デュアルボリュームコントロール搭載ネットワークボタンパネル – Flex55/EUウォールフレーム
  RCP 101シリーズ SMPシリーズ用リモートコントロールパネル
  RCP 401シリーズ SMP 401用リモートコントロールパネル
  Retractor SM Show Meケーブル収納システム
  Retractorシリーズ AVEdge、Cable Cubbyおよび一部のTouchLinkケーブル収納ボックス用ケーブル収納システム(ケーブル巻き取り速度調整機能付き)
  RetractorシリーズXL AVEdge、Cable Cubbyおよび一部のTouchLinkケーブル収納ボックス用ケーブル収納システムXL (Extended Length)タイプ(ケーブル巻き取り速度調整機能付き)
  SMシリーズ Show Meコラボレーションシステム用ケーブル
  VCM 200 EU Volume and Mute Controller - EU Wall Frame for Flex55 and EU Enclosures
  ケーブルパススルーAAP シングルサイズケーブル収納用AAPモジュール
  ケーブル用カラーキット 識別が容易な色分けされたケーブル用カラー
  取付用切り抜きテンプレート Cable Cubby、TouchLinkケーブル収納ボックス用

仕様

Cable Cubby® Series
General
    NOTE     The Universal AC outlet is fully compatible with Europlug, British, Indian, Danish, and Italian plug types. See the Universal AC outlet guide on the Extron Web site, www.extron.com, for compatibility details on all plug types.
    NOTE     Architectural Adapter Plates (AAPs) are shown in diagrams and in photographs as examples only. AAPs are optional accessories for the Cable Cubby products. AAPs and cables must be ordered separately.
   Mounting
      Furniture mount Yes
   Min./max. table thickness 0.375" to 3.00" (0.95 cm to 7.62 cm)
   Enclosure type Metal
   Enclosure dimensions
    CAUTION     Use the appropriate metal Extron routing template or refer to the surface cutout dimensions here before cutting a hole in the furniture or other surface. Pay special attention to the direction the unit will face; the unit's AAP and connector access side is underlined.  Extron is not responsible for miscut mounting holes.
      Cable Cubby 300S
         Top plate (outer rim) 5.13" W x 6.47" D
(13.0 cm W x 16.4 cm D)
         Surface cutout (inside rim) 4.65 +0.00/-0.02" W x 6.00 +0.00/-0.02" D
(11.81 +0.00/-0.05 cm W x 15.24 +0.00/-0.05 cm D)
         Box (under surface) 6.41" H x 4.32" W x 4.75" D without clamps
(16.28 cm H x 10.97 cm W x 12.07 cm D without clamps)
8.07" W (20.49 cm W) with clamps

      Cable Cubby 300C
         Top plate (outer rim) 6.50" (16.51 cm) diameter circle
         Surface cutout (inside rim) 6.03 +0.00/-0.02" (15.32 +0.00/-0.05 cm) diameter circle
         Box (under surface) 6.41" H x 4.32" W x 4.75" D without clamps
(16.28 cm H x 10.97 cm W x 12.07 cm D without clamps)
8.07" W (20.49 cm W) with clamps

      Cable Cubby 600
         Top plate (outer rim) 6.96" W x 6.96" D (17.68 cm W x 17.68 cm D)
         Surface cutout (inside rim) 6.49 +0.00/-0.02" W x 6.49 +0.00/-0.02" D
(16.48 +0.00/-0.05 cm W x 16.48 +0.00/-0.05 cm D)
         Box (under surface) 6.41" H x 6.40" W x 4.75" D without clamps
(16.28 cm H x 16.26 cm W x 12.07 cm D without clamps)
10.15" W (25.79 cm W) with clamps

      Cable Cubby 800
         Top plate (outer rim) 8.36" W x 6.82" D (21.23 cm W x 17.32 cm D)
         Surface cutout (inside rim) 7.89 +0.00/-0.02" W x 6.35 +0.00/-0.02" D
(20.04 +0.00/-0.05 cm W x 16.13 +0.00/-0.05 cm D)
         Box (under surface) 6.41" H x 7.80" W x 4.75" D without clamps
(16.28 cm H x 19.81 cm W x 12.07 cm D without clamps)
11.57" W (29.39 cm W) with clamps

   Cable AAP cable hole diameters
      Large cable hole 0.63" (1.60 cm)
      Large grommet 0.45" (1.14 cm)
      Medium cable hole 0.56" (1.42 cm)
      Medium grommet 0.39" (0.99 cm)
      Small cable hole 0.50" (1.27 cm)
      Small grommet 0.31" (0.79 cm)
   Product weight
      Cable Cubby 300S/300C 5.0 lbs (2.3 kg)
      Cable Cubby 600 9.0 lbs (4.1 kg)
      Cable Cubby 800 13.0 lbs (5.9 kg)
   Shipping weight
      Cable Cubby 300S 8 lbs (4 kg)
      Cable Cubby 300C 8 lbs (4 kg)
      Cable Cubby 600 12 lbs (6 kg)
      Cable Cubby 800 15 lbs (7 kg)
   Vibration ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, CSA C/US, c-UL, UL
   Warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(8.0-102810-D13)

システム図

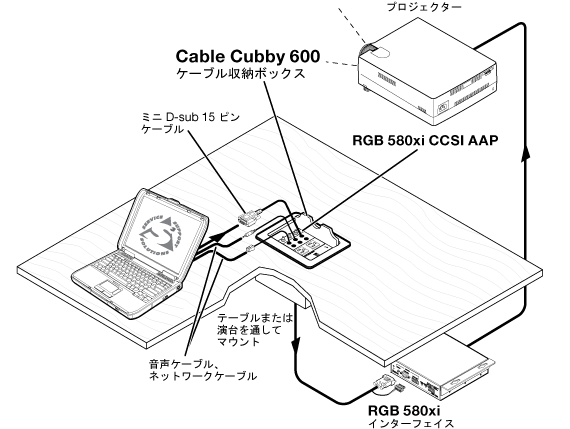

Cable Cubby® 600 System Diagram

パネル図面

Cable Cubby® 600 Panel Drawing
