AXI 22 AT D 生産完了品

2入力2出力Danteオーディオインターフェイス - Decorator型ウォールプレート
主な特長
  • マイク/ライン入力2系統を装備、Dante®ネットワークにオーディオ信号を挿入可能
  • ウォールプレート背面のターミナルブロックにライン出力2系統を装備、Danteネットワークからオーディオを出力可能
  • Danteオーディオネットワーク機能により様々な拡張機能を提供
  • Dante Domain ManagerおよびAES67に対応
  • 最大サンプリングレート96 kHzの24ビット高性能A/D (アナログ-デジタル)コンバーターとD/A (デジタル-アナログ)コンバーターを搭載
  • WPD 100シリーズウォールプレートと使用可能
The Extron AXI 22 AT D
製品名 機能・説明 製品番号
 AXI 22 AT D 2入力、2出力Danteオーディオインターフェイス、ブラック 60-1517-02 生産完了品
 AXI 22 AT D 2入力、2出力Danteオーディオインターフェイス、ホワイト 60-1517-03 生産完了品
 AXI 22 AT D 2入力、2出力Danteオーディオインターフェイス、ブラック、DDMおよびAES67対応 60-1517-12 生産完了品
 AXI 22 AT D 2入力、2出力Danteオーディオインターフェイス、ホワイト、DDMおよびAES67対応 60-1517-13 生産完了品
 AXI 22 AT D & WPD 102 XLRM,BLACK AXI 22 AT D、WPD 102 XLRMキット、ブラック 60-1942-12 生産完了品
 AXI 22 AT D & WPD 102 XLRM,WHITE AXI 22 AT D、WPD 102 XLRMキット、ホワイト 60-1942-13 生産完了品

この製品は生産完了しました。
後継機種
AXI 22 AT D Plus

AXI 22 AT Dは、マイク/ラインレベル入力2系統をDante®に対応したオーディオシステムに統合するための、1連サイズDecorator型ウォールプレートオーディオインターフェイスです。コンデンサーマイクに48 Vの電源を供給可能なオーディオXLR入力2系統を装備、入力毎にレベル調整が可能です。また、ウォールプレート背面にライン出力2系統を装備、ネットワーク経由で入力したDanteオーディオ2チャンネルを他の機器のアナログ入力にルーティングしたり、XLR出力2系統を装備した別のウォールプレートに接続したりすることが可能です。DMP 128 Plus AT等のDanteに対応したオーディオプロセッサーにLAN経由で接続、PoE (Power over Ethernet)による受電も可能です。1本のネットワークケーブルでメインAV機器ラックと接続して、双方向のオーディオチャンネルの伝送および受電が可能です。

オーディオシステムにリモートのオーディオ機器を容易に接続可能

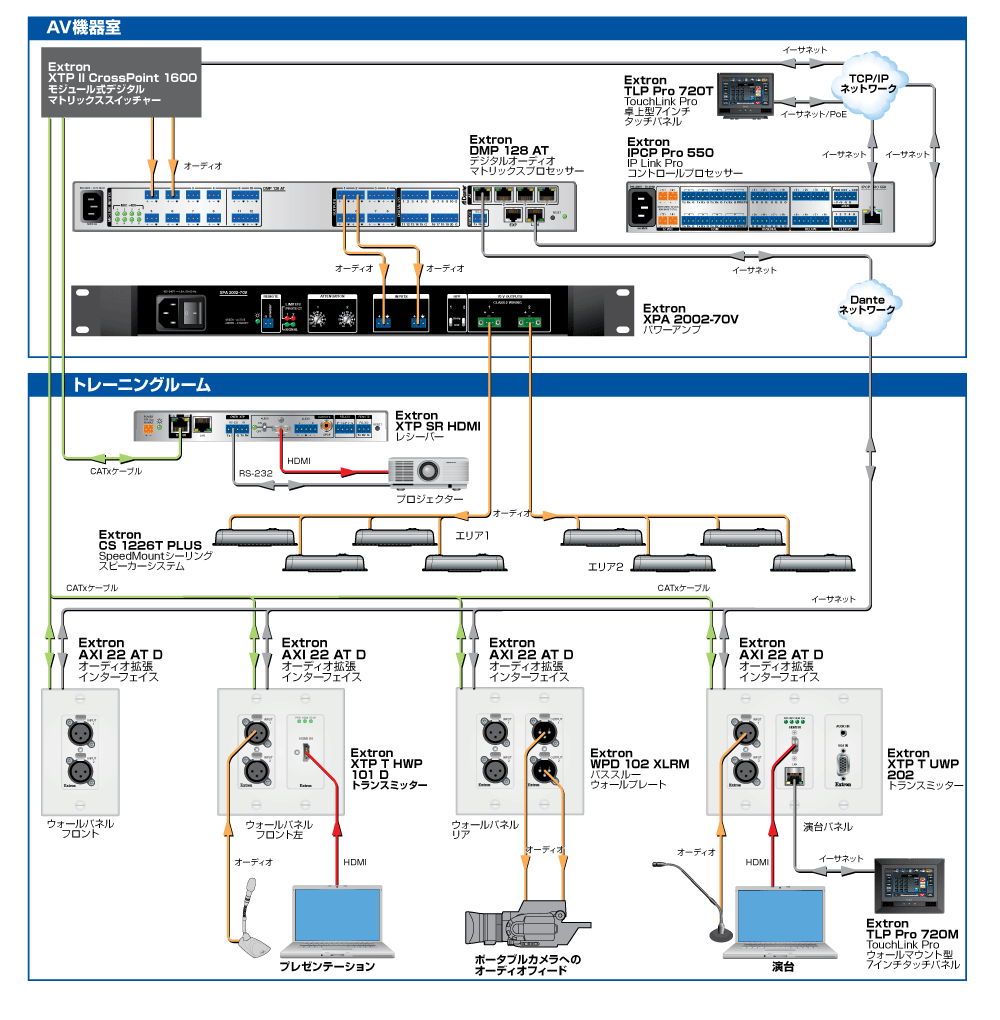

AXI 22 AT Dは、2系統のバランスまたはアンバランスアナログオーディオソースを入力して、24ビットの高性能A/Dコンバーターでデジタル化します。また、標準のIPプロトコルを使用したイーサネットでDanteネットワークに接続します。オーディオプロセッサーと壁やフロアボックスまたは什器の間に長いアナログケーブルを敷設する手間や費用を省くことが可能です。複数のAXI 22 AT Dを教室内の要所要所に設置して、ネットワークインフラ経由でメインAV機器ラックと接続することが可能です。

導入を更に容易にするために、AXI 22 AT DウォールプレートインターフェイスはXTP PI 100やXTP PI 400パワーインジェクター、PoE (Power over Ethernet)対応ネットワークスイッチまたはミッドスパンPoEインジェクターを使用して、PoEによる受電が可能です。

AXI 22 AT Dは、ネットワーク経由で入力したDanteオーディオチャンネルをリアパネルに装備したラインレベル出力2系統から出力可能です。これらの出力をパワーアンプに接続したり、XLR出力2系統を装備した別売りのシングルサイズセカンダリーウォールプレートに接続したりすることが可能です。XLR出力は録音や聴覚補助システムとの使用に最適です。

Danteオーディオネットワーク機能

Danteに対応したオーディオシステムは、一般的なインターネットプロトコルを使用したLAN経由で大規模なオーディオ伝送が可能です。エクストロンの様々なDante対応製品は、ネットワークオーディオシステムソリューションの一部として連携して動作し、他社のDante対応製品と一体となって、効率的で拡張性の高いシステム設計を可能にします。様々なシステムにおいて、オーディオルーティングの多彩なニーズに応えます。

AXI 22 AT Dウォールプレートを含むエクストロンのデジタルオーディオプロセッサーのネットワークをセットアップするには、Dante Controllerソフトウェアが必要です。Dante Controllerにより、AXI 22 AT Dの出力をDMP 128 Plus AT等のDante対応機器の入力に容易にアサインすることが可能です。同様に、Dante対応機器の出力をAXI 22 AT Dのラインレベル出力にアサイン可能です。
