Everlast Power Supplies

高性能を支えるパワー

Everlast電源

連続稼働が求められるAV製品の電源故障は、信号伝送や施設の運用に大きな混乱をもたらすため、システムインテグレーターやエンドユーザーそしてメーカーにとって大きな課題となっています。エクストロンはその解決策として、妥協を排した高性能Everlast™シリーズ内蔵型電源およびACアダプターを開発し、業務用AV業界における信頼性および効率の新たな基準を打ち立てました。

エクストロンの開発チームが新たに設計したEverlast電源は最先端のテクノロジーと最高レベルの品質の部品を使用し、デジタルマトリックススイッチャー、ビデオウォールプロセッサー、分配器、スケーラー、コントロールシステム、パワーアンプなどのエクストロン製品の高い信頼性を実現しています。あらゆるエクストロン製品同様、Everlast電源に対する私たちの設計理念および製造プロセスは、単にコストだけではなく安全、性能、信頼性および効率に基づいています。

続きを読む表示を戻す

電源はどれも同じではありませ

多くのAV機器メーカーは通常、既製の汎用電源を外部から購入して使用しています。この種の大量生産された電源はほとんどの場合、低コストを実現するため安価なコンポーネントを使用しながら、必要最低限の仕様を満たすように設計されています。優れた金属製のファンの代わりにプラスチック製のファンを使用したり、効率的なトランジスターの代わりに安価なダイオードを使用したり、20セントのコンデンサーの代わりに10セントのコンデンサーを使用することにより、製造コストのわずかな節約は可能ですが、電源が動作しなくなった場合、わずかなコスト節約に対して高価な代償を支払うことになります。これらの大量生産型のローコスト電源では、古い設計手法や技術が使われている場合もあります。

例えば、業界で一般的に用いられている機械的温度管理手法ではヒートシンク、断熱材、ワッシャーおよびネジを使用しています。この方法は設計を複雑にし、故障要因を増加させます。エクストロンが採用している最新の手法では、プリント基板の銅箔を、表面実装されているトランジスターとダイオードのヒートシンクとして使用します。

エクストロンEverlast電源独自の特長

エクストロンのEverlast電源は、プレミアム品質のコンポーネントと温度管理、トランジスタースイッチング、エネルギー散逸等に関する最新の高効率テクノロジーを使用して、社内で設計・製造されています。Everlast電源はすべて、エクストロンのハイエンドビデオ製品と同様、注意深く、細心の配慮を払って製造されています。

Everlast電源の構造

XTP II CrossPoint 6400は、ホットスワップ可能な、プライマリ2系統、リダンダント2系統の四重化Everlast電源を採用

特長

従来の手法
高い動作温度は部品性能および寿命に悪影響を及ぼします。従来の設計では、トランジスターは専用のヒートシンクにマウントしなければなりませんでした。熱膨張と熱収縮を繰り返すため、圧縮ナットとロックナットを使用して断熱材に適度な力を加えなければなりませんでした。旧来の複雑な方法は、衝撃や振動の影響を受けやすく、導線の破断が生じることがありました。

Everlastの手法
エクストロンの熱放出の手法は、電源の実装および放熱にプリント基板技術の専門知識を応用しています。この方法は、プロセスからすべての手作業と人為ミスが排除されるため、信頼性が高く一貫した再現性があります。その結果、衝撃や振動の影響がはるかに少ない、信頼性の高い手順を実現しています。

業務用AV電源で一般的に使用されている"ハードスイッチング"コンバーターでは、トランジスターにより大きな損失が発生します。小さなトランジスターを使えば良いのですが、その場合は性能と効率に悪影響を与えます。Everlast電源に採用されている共振ソフトスイッチングにより、電動損失と廃熱を低減することでより効率的な動作が可能な大型のトランジスターの使用が可能です。

Everlast電源には、高いMTBF値を持つボールベアリングを採用した高品質金属フレームファンを選び、低回転数で動作させています。これによりファンを長寿命化するとともにノイズも低減することが可能です。その結果、他社製品に使用されている騒音を発生する高速なプラスチック製ファンと比べ、より静かで耐久性の高いソリューションを実現しました。

大型のコアにより、電源の動作温度を低減し信頼性を向上します。大型のトランスを使用することにより、Everlast電源は他社製電源と比較して廃熱を低減し、より効率的で信頼性の高いソリューションを実現しています。

Everlast電源は、安価なダイオードの代わりに同期整流FET (電界効果トランジスター)を使用しています。これにより廃熱を低減し、システムの長寿化に貢献しています。

一般的な電源は、12 Vで動作するコントロールシステムにスタートアップ時の電源をACライン電圧から供給するために、スタートアップ回路に抵抗を使用しています。抵抗は製品寿命にわたり電力を不必要に散逸させ続けるため、この方法は非効率的です。 Everlast電源はスタートアップ回路をより高価なトランジスターと置き換え、効率的なアクティブなソリューションを実現しています。

従来の電源に使用されているコンバーターは、避けることができない無駄な貯蔵エネルギーを、ダイオードとコンデンサーで構成される“散逸クランプ回路”で散逸させます。エクストロンのEverlast電源は共振クランプデザインを採用、クランプエネルギーをほぼ無損失で回収します。この最新の手法では、トランスが貯蔵エネルギーを最小限ではなく、最大限にすることを可能にします。

長期にわたる信頼性をさらに確実なものとするため、すべてのEverlast電源に対して8時間にわたるバーンインテストが実施されています。製造上の問題や部品の欠陥は、直ちに発見され取り除かれます。エクストロンでは、自社製電源の信頼性確認結果に基づき、すべてのEverlast内蔵型電源およびACアダプターの保証期間を7年に延長いたしました。

実証により裏付けられた信頼性。実績の高性能。

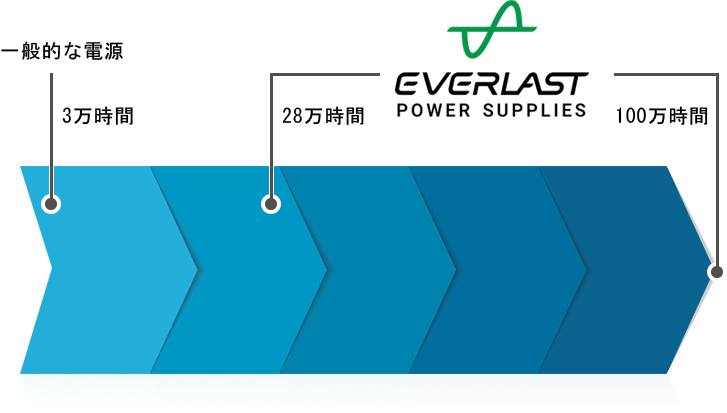

一般的なAV電源のMTBF(平均故障間隔）は約3万時間です。この値は、個々の部品の信頼性データに基づいて計算されています。

Everlast電源が性能と品質に関するエクストロンの基準を確実に満たすことができるように、PSシリーズACアダプターのすべてのモデルに対して、単なる計算だけではなく、実際に85°Cの環境試験室内で、これらの電源を負荷状態で2年以上動作させる加速寿命試験を行いました。この厳しい条件の下では、1時間は通常の64時間に相当します。

この実際の加速寿命試験の結果MTBFは28万時間から、モデルによっては100万時間(114年に相当)という驚くべき評価データが得られました。電源の信頼性を向上させるためにこれ程までの取り組みを行っているメーカーは他にないと自負しております。エクストロンのEverlast電源は、過酷な業務用AV環境で、実証済みの、いまだかつてない高信頼性と長寿命で稼動し続けます。

性能をさらに向上させる次世代テクノロジー

エクストロンはAV業界で最高レベルの電源を開発しながら、決してそれにあぐらをかいてはいません。エクストロンは絶えず新たなテクノロジー、コンポーネント、設計の評価を続け、電源を改良する方法を探求しています。電子部品の製造における最近の技術的進歩の1つに、窒化ガリウム-GaNの使用があります。この次世代材料は、半導体の製造時に選択される材料としてシリコンに取って代わり始めています。窒化ガリウムはシリコンに対して、抵抗やスイッチングロス低減などの多くの利点があります。

エクストロンは既に窒化ガリウムを使用した部品を自社の電源に採用し始めています。エネルギー効率の向上や動作温度の低減などの利点により、高い信頼性が実証されているエクストロンの電源の、信頼性と平均故障間隔(MTBF)をさらに向上します。

無駄なく効率的でエコ

これらのエネルギー効率に優れたEverlast電源の設計は、電力消費と運用コストを低減し、グリーンビルディングの要件達成に貢献します。

エクストロのEverlast PSシリーズACアダプターはレベルVI準拠、出力無負荷状態での消費電力はわずか0.075 Wです
エクストロンの優れた放熱および温度管理技術により、Everlast電源はエネルギー効率の劣る他の電源と比較して低温で動作可能です。
Everlast電源の画期的長寿命は、現場交換の必要性と故障による電源の廃棄を低減します。

電源タイプ

内蔵型およびACアダプター

内蔵型Everlast電源

Everlast電源は、ご好評いただいている、マトリックススイッチャー、ビデオウォールプロセッサー、スケーラー、システムコントローラー、エンタープライズストリーミングエンコーダー、オーディオアンプ等の様々なエクストロン製品に内蔵されています。90%にも達するエネルギー効率は、大幅な廃熱の低減と電源の長寿命化に貢献します。

Everlast電源を搭載した製品は、www.extron.co.jp製品WebページのEverlastロゴが目印です。

Everlast PSシリーズACアダプター

エネルギー効率に優れたEverlast PSシリーズACアダプターは、6 W、18 W、24 Wおよび50 Wモデルをラインアップ、世界各国地域のAC 100～240 Vの電源電圧に対応します。エクストロンのすべてのPSシリーズACアダプターは約90%のエネルギー効率を実現、システムの運用コスト低減に貢献します。熱として捨てられる電力は10%以下です。

特許取得ZipClip^®は様々な用途とマウント方法に対応

Everlast PSシリーズACアダプターは信頼性とエネルギー効率が優れているだけでなく、様々な用途に対応します。Everlast PSシリーズはエクストロンの特許取得ZipClip^®マウンティングシステムを付属、ラックレール、テーブル、演台、プロジェクターのポール、テーブルの脚部等の様々な場所に確実に固定することが可能です。1U高の筐体を備え、エクストロン製のラックシェルフに直接ネジで取り付けることも可能です。

保証と交換プログラム

7年保証

エクストロンでは、自社製電源の信頼性確認結果に基づき、すべてのEverlast内蔵型電源およびACアダプターの保証期間を7年に延長いたしました。エクストロンにとって最も重要な基本理念は製品の性能と信頼性の追求です。品質と信頼性は、すべてのエクストロン製品の最も重要な2つの設計基準です。Everlast電源の高い信頼性は長期保証を可能とし、充実した保証プログラムの提供を実現しました。

Everlast電源交換プログラム

エクストロンは様々な製品にDC 12 VのPSシリーズACアダプターを同梱していますが、本プログラムによって未使用のACアダプターの有効利用と廃棄物の低減に寄与します。エクストロンはお客様から、これらの未使用の電源を交換して欲しいとのご要望をいただいておりました。エクストロンの電源交換プログラムは、不必要な廃棄を削減する絶好の方法です。

エクストロンはお客様に専用の電源交換プログラムをご用意しています。承認されたRMA番号(製品返却整理番号)とともに、対象のPSシリーズACアダプター(12 V) 15台をご返却いただくと、PS 124 DC 12 V、8出力電源1台をご提供いたします。PS 124は、8出力からDC 12 V合計4 Aの電源供給が可能で、各ポートごとの電流制限はありません。本製品を使用すれば、機器ごとに使用していた複数のPSシリーズACアダプターを置き換え、機器ラック上のスペースを節約することが可能です。さらに、PS 124はオプションの天井裏設置用フレキシブル通線管アダプターキットとの併用でUL 2043に準拠します。

本プログラムの対象となる5機種のPSシリーズACアダプターの製品番号は以下のとおりです。
28-331-07LF、28-331-57LF、28-327-07LF、28-327-27LF、28-327-57LF、28-416-57LF
これらの番号は製品ラベル上部に印字されています。

電源交換プログラムの詳細についてはこちらから
